Bu ağ sənəd iki dominant texnologiya kateqoriyasının diqqət mərkəzində araşdırılması ilə qlobal güc transformatoru sənayesinin hərtərəfli təhlilini təqdim edir: quru tipli və yağlı transformatorlar. O, mühəndislik prinsiplərini, tətbiqin seqmentləşdirilməsini, beynəlxalq tənzimləyici çərçivələri, həyat dövrü iqtisadiyyatını və inkişaf etməkdə olan bazar dinamikasını araşdırır. Sənəddə həmçinin Çində yerləşən mütəxəssis istehsalçı olan Lugao Power Co., Ltd.-nin mühəndislik mükəmməlliyi, ciddi keyfiyyət sistemləri və çevik fərdiləşdirmə imkanları vasitəsilə müasir bazar tələblərinə necə cavab verdiyi vurğulanır.
Güc transformatorları müasir elektrik şəbəkələrinin əsas infrastrukturudur. Urbanizasiya, sənayenin genişlənməsi və bərpa olunan enerji mənbələrinin inteqrasiyası nəticəsində qlobal elektrik tələbatı artdıqca, qabaqcıl, etibarlı və səmərəli transformator texnologiyasına tələbat getdikcə kritik hala gəlir. Bu sənəd mühəndislər, satınalma mütəxəssisləri, layihə tərtibatçıları, infrastruktur investorları və enerji siyasətçiləri üçün nəzərdə tutulub.
1.1 Tərif və Əsas Funksiya
A güc transformatoruelektromaqnit induksiya prinsipi ilə iki və ya daha çox dövrə arasında elektrik enerjisini ötürən elektromaqnit cihazıdır. Onun əsas məqsədi elektrik enerjisini bir gərginlik səviyyəsindən digərinə çevirməkdir - ya uzun məsafəli yüksək gərginlikli ötürmə üçün gərginliyi artırmaq, ya da sənaye, kommersiya və məişət istehlakçılarına təhlükəsiz paylamaq üçün gərginliyi azaltmaq.
Generatorlardan və ya mühərriklərdən fərqli olaraq, transformatorların əsas funksiyalarında hərəkət edən hissələr yoxdur, bu da onları mahiyyət etibarilə etibarlı, uzunömürlü və az texniki xidmət tələb edən cihazlar edir. Transformatorun işini tənzimləyən əsas tənlik:
V1 / V2 = N1 / N2 = I2 / I1
V gərginliyi ifadə etdiyi halda, N əsas (1) və ikincil (2) rulonlarda növbələrin sayını, I isə cərəyanı təmsil edir. Bu zərif əlaqə geniş güc reytinqlərində gərginlik transformasiya nisbətlərinin dəqiq mühəndisliyinə imkan verir.
1.2 Tarixi kontekst
1880-ci illərdə William Stanley, Nikola Tesla və başqaları tərəfindən praktik transformatorun ixtirası alternativ cərəyan (AC) enerji sistemlərinin işə salınmasında mühüm rol oynadı. İlk kommersiya üç fazalı güc transformatoru 1890-cı illərdə yüksək gərginlikdə və aşağı cərəyanda elektrik enerjisini uzun məsafələrə ötürmək imkanını açıb - müqavimət itkilərini kəskin şəkildə azaldıb. O vaxtdan bəri transformator texnologiyası material elminin inkişafı, izolyasiyanın təkmilləşdirilməsi, rəqəmsal monitorinq və enerji səmərəliliyinin optimallaşdırılması yolu ilə inkişaf etmişdir.
1.3 Müasir Enerji İnfrastrukturunda Rolu
Bu gün güc transformatorları hər bir enerji təchizatı sisteminin əsasını təşkil edir. Elektrik stansiyalarındakı kütləvi generator gücləndirici transformatorlardan (GSU) yaşayış məhəllələrinə xidmət edən paylayıcı transformatorlara qədər transformatorlar elektrik şəbəkəsinin hər qovşağında tapılır. Kommunal yarımstansiyalarda adətən onlarla və ya yüzlərlə meqavolt-amper (MVA) gücü idarə edən çoxlu böyük güc transformatorları var.
Sənaye obyektləri, ticarət kompleksləri, məlumat mərkəzləri, tranzit sistemləri, dəniz platformaları və bərpa olunan enerji stansiyaları hamısı etibarlı transformator həllərindən asılıdır. Transformatorun növü, gücü, soyutma metodu, izolyasiya sinfi və aksesuarların seçimi şəbəkənin etibarlılığına, təhlükəsizliyinə, enerji səmərəliliyinə və uzunmüddətli istismar xərclərinə birbaşa təsir edən texniki qərardır.
2.1 Bazarın Ölçüsü və Artım Trayektoriyası
Qlobal güc transformatorları bazarı son on ildə ardıcıl artım nümayiş etdirdi və genişlənməkdə davam edir. Yaşlanan şəbəkə infrastrukturunun dəyişdirilməsi, inkişaf etməkdə olan iqtisadiyyatlarda sürətli elektrikləşdirmə, bərpa olunan enerji inteqrasiyası və ağıllı şəbəkə modernləşdirilməsi ilə idarə olunan bazar elektrik avadanlıqları sənayesinin ən strateji əhəmiyyətli seqmentlərindən birini təmsil edir.
Əsas bazar göstəricilərinə 2030-cu ilə qədər təxminən 5,5-7% mürəkkəb illik artım tempi (CAGR) daxildir, Asiya-Sakit okean ən böyük regional bazarı təmsil edir və qlobal tələbin 45% -dən çoxunu təşkil edir. Çin həm güc transformatorlarının istehsalçısı, həm də istehlakçısı kimi yeganə ən böyük milli bazar olaraq qalır.
2.2 Əsas Bazar Sürücüləri
2.3 Regional Bazar Dinamikası
| Region | Bazar Payı | Böyümə sürücü | Əsas Trend |
| Asiya-Sakit Okean | ~45% | Urbanizasiya | Ağıllı şəbəkə |
| Şimali Amerika | ~20% | Şəbəkə modernləşdirilməsi | Dəyişdirmə |
| Avropa | ~18% | Enerji keçidi | Dəniz küləyi |
| Yaxın Şərq və Afrika | ~10% | Elektrikləşdirmə | Yüksək temperatur vahidləri |
| Latın Amerikası | ~7% | Kommunal investisiya | Mədən |
2.4 Rəqabətli mənzərə
Qlobal güc transformatorları bazarına böyük transmilli şirkətlər və ixtisaslaşmış regional istehsalçıların birləşməsi xidmət göstərir. Əsas beynəlxalq oyunçulara ABB (indiki Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric və Eaton daxildir. Bununla belə, TBEA, China XD Group, CRRC kimi Çin əsaslı istehsalçılar və bu kimi ixtisaslaşmış firmalarLuqaoPower Co., Ltd.rəqabətqabiliyyətli qiymətlər, sürətli çatdırılma və keyfiyyət standartlarını təkmilləşdirməklə əhəmiyyətli beynəlxalq bazar payı qazanmışlar.
Çinli istehsalçılar indi qlobal transformator tələbatının əhəmiyyətli bir hissəsini, xüsusən də Cənub-Şərqi Asiya, Yaxın Şərq, Afrika və Latın Amerikası üzrə təmin edirlər. Çin istehsalçıları getdikcə daha geniş qlobal bazara çıxış imkanı verən IEC, CE və ANSI/IEEE standartları daxil olmaqla beynəlxalq sertifikatlara cavab verirlər.
3.1 Maqnetik Əsas Dizayn
Maqnit nüvəsi hər hansı bir güc transformatorunun mərkəzi elementidir. Birincil və ikincil sarımları birləşdirən maqnit axını üçün aşağı istəksiz bir yol təmin edir. Əsas dizayn yüksüz itkilərə (dəmir itkilərinə), həyəcan cərəyanına, akustik səs-küyə və mexaniki sabitliyə birbaşa təsir göstərir.
Müasir transformator nüvələri burulğan cərəyanı itkilərini minimuma endirmək üçün dəqiq şəkildə kəsilmiş və yığılmış soyuq haddelenmiş taxıl yönümlü silisium poladdan (CRGO) laminasiyalardan hazırlanır. Qabaqcıl dizaynlar əhəmiyyətli dərəcədə aşağı histerezis və burulğan cərəyanı itkiləri nümayiş etdirən amorf polad ərintilərindən istifadə edə bilər, xüsusilə də onilliklər ərzində yüksüz itkilərin davamlı olaraq yığıldığı paylayıcı transformatorlarda faydalıdır.
3.2 Sarma dizaynı və izolyasiya sistemləri
Sargılar oksigensiz mis və ya alüminium keçiricilərdən hazırlanır, lazımi dönüş nisbətinə, cərəyan sıxlığına və empedansa nail olmaq üçün dəqiq şəkildə sarılmış rulonlara çevrilir. Yüksək gərginlikli sarımlar ümumiyyətlə təbəqə sarğı və ya disk sarma konfiqurasiyalarından istifadə edir, aşağı gərginlikli sarımlar isə tez-tez folqa və ya spiral konstruksiyalardan istifadə edir.
İzolyasiya sistemləri transformator tipinə görə dəyişir. Yağa batırılmış transformatorlar əsas bərk izolyasiya kimi yağla hopdurulmuş kağıza (kraft kağız və ya termal olaraq təkmilləşdirilmiş kağız) əsaslanır, pres lövhəsi baryerləri ilə tamamlanır və həm soyuducu, həm də dielektrik kimi mineral yağ. Quru tipli transformatorlarda maye dielektriklər olmadan nəmə, toza və çirklənməyə qarşı əla müqavimət göstərən tökmə qatran (epoksi) və ya açıq sarğılı şüşə liflə gücləndirilmiş izolyasiya sistemləri istifadə olunur.
3.3 Soyutma və Termal İdarəetmə
Termal idarəetmə transformator dizaynının ən vacib aspektlərindən biridir. Həddindən artıq temperatur izolyasiyanın yaşlanmasını sürətləndirir, itkiləri artırır və nəticədə transformatorun ömrünü azaldır. Transformatorlar yağ tipi üçün standart ONAN/ONAF/OFAF və quru tipli qurğular üçün AN/AF təyinatlarından istifadə etməklə soyutma üsulu ilə təsnif edilir.
| Soyutma kodu | Təsvir |
| ONAN | Yağ Təbii Hava Təbii |
| ONAF | Neft Təbii Hava Qüvvələri |
| OFAF | Neft Məcburi Hava Qüvvələri |
| AN | Təbii Hava |
| AF | Hava Qüvvələri |
3.4 Qısaqapanmaya davamlılıq qabiliyyəti
Güc transformatorları qoşulmuş elektrik şəbəkəsində qısaqapanma hadisələri zamanı yaranan nəhəng elektromaqnit qüvvələrindən sağ çıxmalıdır. Gələcək qısaqapanma cərəyanları nominal cərəyanın 20-25 qatına çata bilər, cərəyanın kvadratına mütənasib qüvvələr yaradır. Möhkəm mexaniki dizayn, o cümlədən möhürlənmiş sarımlar, sıx dolama həndəsə nəzarəti və struktur çərçivə mühəndisliyi dayanma qabiliyyətini təmin etmək üçün vacibdir.
IEC 60076-5 və ya IEEE C57.12 standartlarına uyğun olaraq qısaqapanma sınağı nasazlıq şəraitində transformatorun mexaniki və istilik bütövlüyünü təsdiq edir. Bu sınaq enerji avadanlıqları sənayesində ən tələbkar ixtisas tələblərindən birini təmsil edir.

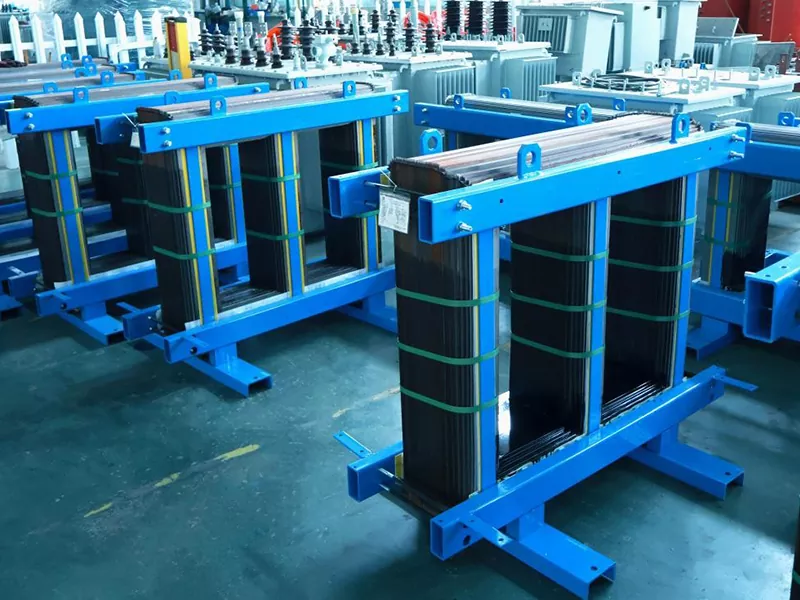

Quru tipli transformatorlar maye dielektriklər əvəzinə hava və bərk izolyasiya materiallarından - ilk növbədə epoksi qatran və ya şüşə liflə gücləndirilmiş sistemlərdən istifadə edir. Sargılar ya epoksi qatranına (quru tipli tökmə qatran və ya CRT) tökülür, ya da şüşə liflə bükülmüş keçiricilər və qatran və ya lak ilə vakuum təzyiqi ilə hopdurulmuş (VPI) ilə sarılır. Ən çox yayılmış müasir variant olan tökmə qatranlı quru tipli transformatorlar, boşluqları aradan qaldırmaq üçün adətən vakuum tökmə şəraitində sarımları epoksi qatran və mineral doldurucu qarışığına tam şəkildə əhatə edir. Nəticə maye soyuducu tələb etməyən və təbii olaraq yanğına davamlı olan möhkəm, möhürlənmiş, özünü söndürən izolyasiya sistemidir.
İnsanlara və ya həssas strukturlara yaxınlığın yağsız işləməyi prioritet etdiyi hər yerdə quru tipli transformatorlar üstünlük təşkil edən seçimdir. Əsas tətbiq sektorlarına ticarət və ofis binaları, xəstəxanalar və səhiyyə müəssisələri, mehmanxanalar və qonaqpərvərlik kompleksləri, dəmir yolu stansiyaları və metro sistemləri, təmiz otaq tələbləri olan istehsal zavodları, məlumat mərkəzləri və telekommunikasiya vasitələri, bərpa olunan enerji çevirici stansiyaları və dəniz gəmisi enerji sistemləri daxilində şəhər yarımstansiyaları daxildir.
Əsas Xüsusiyyətlər: Lugao Quru Tipli Transformatorlar
Luqao Power Co., Ltd tökmə qatran (CRT) və vakuum təzyiqi ilə hopdurulmuş (VPI) konfiqurasiyalarda quru tipli transformatorlar istehsal edir. Standart göstəricilər 25 kVA-dan 16 000 kVA-a qədər, ilkin gərginliklər 35 kV-a qədərdir. Məhsullar IEC 60076-11, GB/T 10228, CE və CCC standartlarına uyğundur. Xüsusi korpus sinifləri, kran dəyişdiriciləri, temperatur monitorinq sistemləri və məcburi hava soyutma təkmilləşdirmələri mövcuddur.

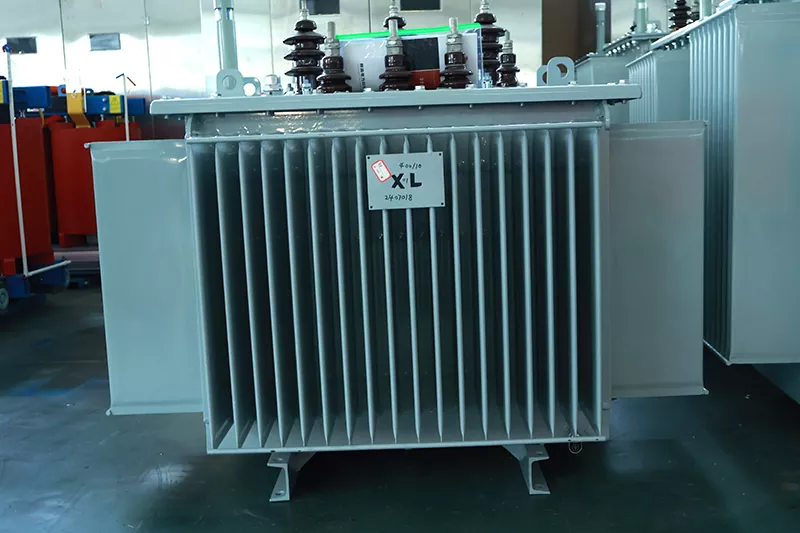

Yağa batırılmış güc transformatorları həm əsas izolyasiya mühiti, həm də əsas soyuducu agent kimi mineral transformator yağından (yaxud sintetik efirlər və ya təbii efir yağları kimi alternativ dielektrik mayelərdən) istifadə edirlər. Transformatorun aktiv hissəsi - nüvədən və sarımlardan ibarət - möhürlənmiş bir polad çənin içərisində bu dielektrik mayeyə tamamilə batırılır. Əsas və sarımlarda itkilər nəticəsində yaranan istilik yağa ötürülür və sonra radiator bankları, büzməli çən divarları və ya soyuducu borular vasitəsilə ətrafdakı havaya yayılır.
Neftdən yüksək effektiv istilik ötürülməsinin və mineral yağın üstün dielektrik və izolyasiya xüsusiyyətlərinin birləşməsi yağa batırılmış transformatorlara çox yüksək güc sıxlığına nail olmağa imkan verir və onları paylayıcı (11-33 kV) gərginlik siniflərindən həddindən artıq yüksək gərginliyə (750 kV və yuxarı) qədər yüksək tutumlu tətbiqlər və açıq hava qurğuları üçün seçim texnologiyasına çevirir.
Ətraf mühitə dair məlumatlılığın artması, yağlı transformatorlar üçün bioloji parçalana bilən və odadavamlı dielektrik mayelərə marağı artırdı. Bitki yağlarından əldə edilən təbii efir mayeləri 95%-dən çox bioloji parçalanma qabiliyyəti və əhəmiyyətli dərəcədə yüksək yanğın nöqtələri təklif edir (mineral yağ üçün təxminən 145°C-yə qarşı 300°C-dən yuxarı). Sintetik efir mayeləri daha geniş temperatur diapazonu performansı ilə oxşar üstünlüklər təklif edir. Bu mayelər ekoloji cəhətdən həssas yerlərin yaxınlığında, binaların içərisində və ya yüksək yanğın riski zonalarında olan transformatorlar üçün getdikcə daha çox təyin edilir.
Yağlı transformatorlarxarici kommunal yarımstansiyalar, yüksək gərginlikli qarşılıqlı əlaqə nöqtələri, sənaye enerji təchizatı, mədən əməliyyatları, neft və qaz qurğuları, su elektrik və istilik elektrik stansiyaları, bərpa olunan enerji kollektor stansiyaları və yüksək gərginlikli sabit cərəyan (HVDC) çevirici stansiyaları üstünlük təşkil edir. Onların yüksək səmərəliliyi, həddən artıq yükləmə qabiliyyəti və böyük reytinqlərdə rəqabətqabiliyyətli dəyərinin birləşməsi onları kommunal miqyaslı enerji infrastrukturu üçün qlobal standart edir.
Əsas Xüsusiyyətlər: Lugao Yağlı Transformatorlar
Luqao Power Co., Ltd. 3,3 kV-dan 110 kV-a qədər ilkin gərginliyə malik 10 kVA-dan 50 MVA-a qədər yağlı transformatorlar istehsal edir. Məhsullara S11 və S13 seriyalı standart səmərəlilik vahidləri, həmçinin aşağı itkili amorf nüvə variantları daxildir. Bütün bölmələr IEC 60076, GB 1094 və müştəri tərəfindən müəyyən edilmiş beynəlxalq standartlara cavab verir. Seçimlərə OLTC, DETC, qoruyucu rele inteqrasiyası, qaz rölesi, temperatur monitorları və xüsusi tank konfiqurasiyaları daxildir.
| Parametr | Quru tip (CRT) | Yağa batırılmış | Qərar Faktoru |
| Maksimum Gərginlik | 36 kV-a qədər | 1100 kV-a qədər | Yüksək gərginlik: Neft qazanır |
| Maksimum Reytinq | ~20 MVA-a qədər | 1500 MVA-a qədər | Böyük tutum: Neft qazanır |
| Yanğın Təhlükəsizliyi | Əla (F1/F0) | Saxlama tələb edir | Daxili: Quru qalibiyyətlər |
| Baxım | Çox aşağı | Orta (yağ yoxlanışı) | Asanlıq: Quru qələbələr |
| MVA başına xərc | Daha yüksək | Aşağı | Büdcə: Neft qazanır |
| Ekoloji Risk | Heç biri | Neft dağılma potensialı | Eko: Quru qalibiyyət |
| Səs-küy Səviyyəsi | 55–70 dB(A) | 45–60 dB(A) | Sakit zonalar: Neft qazanır |
| Həddindən artıq yükləmə qabiliyyəti | Məhduddur | Əla | Zirvələr: Neft qazanır |
| Nəmlik Müqaviməti | Əla (möhürlənmiş) | Yaxşı (möhürlənmiş tank) | Rütubət: Quru qazanır |
| Quraşdırma sürəti | Sürətli (yağ doldurmur) | Daha yavaş (yağ doldurma) | Sürət: Quru qalibiyyət |
Transformator standartları məhsulların elektrik enerjisi tətbiqləri üçün uyğun hesab edilməsi üçün cavab verməli olduğu minimum performans, təhlükəsizlik və sınaq tələblərini müəyyən edir. Tanınmış beynəlxalq standartlara uyğunluq layihənin təsdiqi, şəbəkəyə qoşulma, maliyyələşdirmə və tənzimlənən bazarlara ixrac üçün ilkin şərtdir. O, həmçinin alıcılara ardıcıl keyfiyyət və aşağı axın avadanlığı ilə uyğunluq təminatı verir.
Dizayn standartlarına uyğunluqdan başqa, xüsusi bazarlar üçün nəzərdə tutulan transformatorlar tanınmış qurumlardan məhsul sertifikatı tələb edir. Aşağı Gərginlik Direktivinə və Elektromaqnit Uyğunluğu Direktivinə uyğunluğunu nümayiş etdirən CE işarəsi Avropa İqtisadi Bölgəsinə daxil olan avadanlıqlar üçün məcburidir. Çin daxilində satılan avadanlıq üçün CCC (Çin Məcburi Sertifikatlaşdırma) tələb olunur. KEMA, TUV, UL və ya CSA Labs tərəfindən üçüncü tərəf sınaqları xüsusi layihə spesifikasiyası və ya yüksək təminat tələbləri olan son müştərilər tərəfindən tələb oluna bilər.
Luqao Uyğunluq Vəziyyəti
Luqao Power Co., Ltd. bütün məhsulları IEC 60076 seriyası, GB 1094, GB/T 10228, ANSI/IEEE C57 və Britaniya Standartlarına uyğun dizayn edir və istehsal edir. Məhsullar CE və CCC sertifikatlarına malikdir. Zavod keyfiyyətinin idarə edilməsi ISO 9001:2015 sertifikatına malikdir. ANSI, BS və ya AS/NZS standartları üçün xüsusi mühəndislik ixrac layihələri üçün tələb əsasında mövcuddur.
Dünya səviyyəli transformator istehsalı istehsalın hər mərhələsində ciddi keyfiyyət idarəetməsi tələb edir. Daxil olan materialın yoxlanılmasından fabrikdə qəbulun yekun sınaqlarına qədər nizam-intizamlı keyfiyyət sistemi ardıcıl sahə performansının yeganə etibarlı təminatıdır. Aparıcı istehsalçılar prosesə xüsusi keyfiyyət planları, kritik parametrlər üzrə statistik prosesə nəzarət (SPC) və materialların və sınaq nəticələrinin tam izlənilməsi ilə tamamlanan ISO 9001 sertifikatına malik keyfiyyət idarəetmə sistemlərini tətbiq edirlər.
Transformatorun keyfiyyəti son nəticədə onun xammalının keyfiyyətini əks etdirir. Daxil olan keyfiyyətə nəzarət (IQC) yoxlanışına məruz qalan əsas daxil olan materiallara silisium polad laminasiyaları (qalınlıq, maqnit keçiriciliyi və nüvə itkisi ilə ölçülür), mis və ya alüminium keçiricilər (təmizlik, ölçülər və elektrik keçiriciliyi üçün yoxlanılır), epoksi qatran sistemləri və CRT dizaynları üçün sərtləşdiricilər (özlülük və mexaniki xüsusiyyətlər, presləmə kağızı, bərkidici lövhələr) daxildir. rütubətin miqdarı və ölçülü dözümlülük) və transformatorun mineral yağı (dielektrik gücü, rütubət, turşuluq və neftə batırılmış qurğular üçün həll olunan qaz analizi).
| Rutin Test | Məqsəd |
| Nisbətin ölçülməsi | Nisbət dəqiqliyini ad lövhəsinin spesifikasiyasına uyğun olaraq yoxlayır |
| Vektor qrupu və faza yerdəyişməsinin yoxlanılması | Sarma birləşmələrini və polariteyi təsdiqləyir |
| Empedans gərginliyi və yük itkisinin ölçülməsi | Nominal cərəyanda sızma empedansını və mis itkilərini təsdiqləyir |
| Yüksüz itki və yüksüz cərəyan ölçmə | Nominal gərginlikdə nüvə itkisini və maqnitləşmə cərəyanını təsdiqləyir |
| Tətbiq olunan gərginliyə davamlılıq testi | Sarımların yerə qarşı və sarımlar arasında izolyasiya bütövlüyünü yoxlayır |
| İnduksiya edilmiş gərginliyə davamlılıq testi | Yüksək tezlikli gərginlik altında daxili izolyasiya qabiliyyətini yoxlayır |
| İzolyasiya müqavimətinin ölçülməsi | Ümumi izolyasiya vəziyyətini və nəmə həssaslığını yoxlayır |
Transformator itkiləri faiz baxımından kiçik olsa da (adətən nominal gücün 0,5-1,5%-i), qlobal quraşdırılmış bazada çox böyük məbləğlərə toplanır. Hesablamalar göstərir ki, transformator itkiləri ümumi qlobal elektrik istehsalının təqribən 1-2%-ni təşkil edir - hər il yüz milyardlarla kilovat-saat təşkil edir. 25-40 illik istismar müddəti olan fərdi transformator üçün hətta itkilərin 10% azaldılması həyat dövrü ərzində əhəmiyyətli enerji xərclərinə qənaət edir.
Avropa İttifaqında (Ekodizayn Direktivi), ABŞ-da (DOE səmərəlilik standartları) və getdikcə daha çox Asiyada tənzimləyicilər güc və paylayıcı transformatorlar üçün məcburi minimum səmərəlilik standartlarını müəyyən etmişlər. Bu qaydalar tədricən sərtləşir və istehsalçılar və alıcılar üçün aşağı itkili dizaynlara üstünlük vermək üçün kommersiya imperativi yaradır.
Transformator itkiləri iki əsas kateqoriyadan ibarətdir. Yüksüz itkilər (həmçinin dəmir və ya nüvə itkiləri adlanır) yük səviyyəsindən asılı olmayaraq transformatora enerji verildikdə baş verir. Onlar maqnit nüvəsindəki histerezis və burulğan cərəyanları nəticəsində yaranır və yüksək keyfiyyətli taxıl yönümlü silikon polad, laminasiyaların dəqiq lazerlə yazılması, pilləli özəyi yığma üsulları və yüksək səviyyəli dizaynlarda amorf polad ərintilərinin istifadəsi (yüksüz polad itkiləri ilə müqayisədə CR% 7-080 azaldır) vasitəsilə minimuma endirilir.
Yük itkiləri (mis və ya qısaqapanma itkiləri də adlanır) yük cərəyanının kvadratına mütənasibdir və sarımlarda müqavimətli qızdırma nəticəsində yaranır. Onlar optimallaşdırılmış dolama həndəsəsi, aşağı müqavimət keçiriciləri və yük altındakı sarımlarda başıboş və burulğan itkilərini idarə etmək üçün qabaqcıl transpozisiya üsulları vasitəsilə azaldılır.
Güc transformatorunun ilkin alış qiyməti onun ümumi həyat dövrü dəyərinin yalnız bir komponentini təmsil edir. Yalnız alış qiyməti riskinə diqqət yetirən satınalma qrupları transformator mülkiyyətinin həqiqi iqtisadi yükünü lazımi səviyyədə qiymətləndirmir. Ciddi ümumi mülkiyyət dəyəri (TCO) təhlili spesifikasiyadan və satınalmadan quraşdırma, istismar, texniki xidmət və nəticədə istismardan çıxarılma ilə bağlı bütün xərcləri nəzərə alır.
| TCO Komponenti | Mülahizələr |
| Alış qiyməti | Avadanlığın dəyəri, zavod qəbulu sınağı, sənədlər və qablaşdırma |
| Nəqliyyat və logistika | Beynəlxalq göndərmə, gömrük rüsumları, daxili nəqliyyat və sığorta |
| Quraşdırma və istismara vermə | Sahənin hazırlanması, tikinti işləri, kabel birləşmələri, yağ doldurma (yağ aqreqatları) və istismara vermə xidmətləri |
| Yüksüz itki dəyəri (kapitallaşdırılmış) | Kapitallaşdırılmış itki metodu ilə qiymətləndirilir: A × Yerli enerji dəyəri ilə dizayn müddəti ərzində yüksüz itki (kVt). |
| Yük itkisi dəyəri (kapitallaşdırılmış) | B × Nominal yükdə yük itkisi (kW), dizayn müddəti ərzində endirimlə |
| Baxım xərcləri | Yağın sınaqdan keçirilməsi və dəyişdirilməsi (yağ blokları), contalara qulluq, soyutma sisteminə texniki qulluq və kran dəyişdiricilərinə xidmət |
| Monitorinq və mühafizə | Rəqəmsal monitorinq sistemləri, rele mühafizəsi, SCADA inteqrasiyası |
| İstismardan çıxarılması və utilizasiyası | Yağın utilizasiyası və ya təkrar emalı (yağ aqreqatları), transformator nüvəsi və sarımların təkrar emalı |
Enerji sənayesi adətən A&B faktoru metodu kimi tanınan kapitallaşdırılmış itki metodundan istifadə edərək transformator tenderlərini qiymətləndirir. Ümumi qiymətləndirilmiş xərc aşağıdakı kimi hesablanır:
TEC = Alış qiyməti + (A × P0) + (B × Pk)
P0 yüksüz itkidir (kVt), Pk nominal cərəyanda yük itkisidir (kVt), A yüksüz itkilərin kapitallaşdırılmış dəyəridir ($/kW, 24/7 əməliyyatı əks etdirir), B isə yük itkilərinin kapitallaşdırılmış dəyəridir ($/kW, vəzifə dövrü və yük əmsalını əks etdirir). Bu çərçivədən istifadə edərək, nominalda daha ucuz görünən transformator, daha yüksək enerji itkiləri səbəbindən ömrü boyu daha bahalı ola bilər.
Generator gücləndirici transformatorlar (GSU) elektrik generatorlarının çıxış gərginliyini (adətən 11-22 kV) uzun məsafələrə toplu enerji nəqli üçün ötürücü gərginlik səviyyələrinə (110 kV, 220 kV, 500 kV və ya daha yüksək) çevirir. Bu transformatorlar enerji sistemindəki ən böyük və ən kritik elektrik avadanlığı parçaları arasındadır, reytinqləri adətən 100 MVA-dan 1000 MVA-dan yuxarıdır. Avtotransformatorlar enerji axınının çevik idarə edilməsini təmin edərək, ötürmə şəbəkəsinin müxtəlif gərginlik səviyyələrini birləşdirir.
Ağır sənaye ən tələbkar transformator tətbiqi mühitlərindən biridir. Polad dəyirmanları, alüminium əritmə zavodları, sement zavodları, kimyəvi emal qurğuları və mədən əməliyyatları yüksək harmonik tərkibə, tez-tez yük dəyişmələrinə və yüksək temperatur, toz, vibrasiya və aşındırıcı atmosfer daxil olmaqla çətin mühit şəraitinə tab gətirə bilən transformatorlar tələb edir. Sənaye transformatorları tez-tez xüsusi izolyasiya prosedurları, gücləndirilmiş qısaqapanmaya davamlılıq reytinqləri və detuned harmonik filtrasiya ilə fərdi şəkildə hazırlanır.
Günəş fotovoltaik və külək enerjisi istehsalının partlayıcı artımı yeni transformator tətbiqi tələblərini yaratdı. Günəş stansiyaları toplanması üçün DC çevirici çıxışını orta gərginliyə çevirən çevirici transformatorlar və ya simli səviyyəli gücləndirici transformatorlar tələb edir. Külək turbininin transformatorları, turbin yuvasının içərisində və ya bazasında yerləşdirilir, külək istehsalı üçün xarakterik olan mexaniki vibrasiyaya, istilik dövriyyəsinə və harmonik yüklənməyə tab gətirməlidir.
Dəniz külək stansiyaları duzlu su atmosferinə məruz qalan platformaya quraşdırılmış transformatorlar, məhdud texniki xidmət girişi və məhdud yer ilə xüsusilə tələbkar tələblər təqdim edir. Həm quru tipli (nacelle qurğuları üçün), həm də xüsusi neftə batırılmış qurğular (dəniz platforması yarımstansiyaları üçün) bu çətin mühitlərdə yerləşdirilir.
Hündür mərtəbəli ofis qüllələri, ticarət mərkəzləri, otellər, xəstəxanalar, universitetlər və məlumat mərkəzləri kommunal təchizatı gərginliyini istifadə edilə bilən bina gərginliyinə (dünyanın əksər hissəsində 380/220V) endirmək üçün orta gərginlikli quru tipli transformatorlardan istifadə edir. Yanğın təhlükəsizliyi xüsusiyyətləri, aşağı texniki tələblər və tökmə qatranlı quru tipli transformatorların yığcam ölçüləri onları bu tətbiqlər üçün üstünlük təşkil edir.
Luqao Power Co., Ltd. baş ofisi Çində yerləşən, quru tipli və yağlı güc transformatorlarının dizaynı, mühəndisliyi və istehsalına xüsusi diqqət yetirən peşəkar güc transformator istehsalçısı və təchizatçısıdır. Daxili və beynəlxalq bazarlar üçün etibarlı, yüksək keyfiyyətli elektrik həlləri təqdim etmək missiyası ilə qurulan Lugao, texniki dəqiqlik, istehsal intizamı və müştəri mərkəzli xidmətə əsaslanan bir reputasiya qurdu.
Şaxələndirilmiş elektrik avadanlıqları konqlomeratlarından fərqli olaraq, Lugao-nun güc transformatorlarına xüsusi diqqəti dərin texniki təcrübəyə, prosesin davamlı təkmilləşdirilməsinə və məhsul portfelində bölünməz mühəndislik diqqətinə imkan verir. Bu ixtisas birbaşa məhsulun keyfiyyətinə, tətbiq biliklərinə və həssas müştəri dəstəyinə çevrilir.
| Məhsul Kateqoriya | Təsvir |
| Quru tipli tökmə rezin transformatorları | Tökmə qatranı (CRT) dizaynı, 25 kVA - 16,000 kVA, 35 kV-a qədər əsas, IEC 60076-11 / GB/T 10228 uyğun |
| Quru tipli VPI transformatorları | Havalandırılan daxili tətbiqlər üçün vakuum təzyiqi ilə emprenye edilmiş, açıq yara dizaynı |
| Yağlı paylayıcı transformatorlar | 10 kVA - 10 MVA, 3,3 kV - 35 kV, standart S11/S13 seriyası, aşağı itkili amorf nüvə variantları |
| Yağlı Güc Transformatorları | 50 MVA-a qədər, 110 kV sinfi, yarımstansiya və sənaye enerjisi tətbiqləri üçün |
| Xüsusi və Xüsusi Transformatorlar | Mina, dəniz səviyyəli, yüksək temperatur mühiti, harmoniklərə davamlı və ya digər mütəxəssis konfiqurasiyaları |
Luqao-nun istehsal müəssisəsi həm quru, həm də yağlı transformator istehsalı üçün nəzərdə tutulmuş istehsal xətləri, o cümlədən sarma maşınları, özək kəsmə və yığma avadanlığı, qatran tökmə və bərkidici sobalar, yağ emalı və vakuum doldurma sistemləri və hərtərəfli elektrik sınaq laboratoriyası ilə təchiz edilmişdir. Əsas laminasiyaların, sarımların və çən birləşmələrinin daxili istehsalı keyfiyyətə tam nəzarəti və xüsusi tələblərə sürətli cavab verməyi təmin edir.
Luqao-nun keyfiyyət idarəetmə sistemi dizayn, satınalma, istehsal, sınaq və satışdan sonrakı xidmət proseslərini əhatə edən ISO 9001:2015 sertifikatına malikdir. Şirkət IEC 60076 və GB standart seriyalarının tələb etdiyi bütün müntəzəm və tipli testləri yerinə yetirməyə qadir olan tam təchiz olunmuş sınaq laboratoriyasına malikdir. Test məlumatları rəqəmsal olaraq qeydə alınır və fərdi transformator seriya nömrələri ilə izlənilir, ixrac və layihənin istismara verilməsi tələbləri üçün tam məhsul sənədlərini dəstəkləyir.
Luqao transformatorları Cənub-Şərqi Asiya, Yaxın Şərq, Afrika, Şərqi Avropa və Latın Amerikası üzrə layihələrə təchiz edilmişdir. Beynəlxalq layihə təcrübəsi bərpa olunan enerji toplama yarımstansiyalarını, sənaye obyektlərinin enerji sistemlərini, infrastrukturun elektrikləşdirilməsi proqramlarını və kommersiya binası OG/LV qurğularını əhatə edir. Lugao-nun ixrac qabiliyyətinə müştəri tərəfindən müəyyən edilmiş beynəlxalq standartlara uyğunluq, üçüncü tərəfin yoxlama yerləşdirməsi və tam ixrac sənədləri paketləri daxildir.
Standart kataloq transformatorları ümumi tətbiq tələblərinin əksəriyyətini əhatə edir. Bununla belə, sənaye, infrastruktur və enerji istehsalı layihələrinin əhəmiyyətli bir hissəsi kataloq spesifikasiyalarından kənara çıxan transformatorlar tələb edir. Lugao-nun daxili mühəndis komandası nominal güc (kVA/MVA), gərginlik nisbəti, vektor qrupu, empedans gərginliyi, izolyasiya sinfi, soyutma üsulu, korpusun IP reytinqi, temperaturun monitorinqi, kran dəyişdirici növü (DETC/OLTC) və fiziki ölçülər daxil olmaqla, bütün əsas parametrlər üzrə tam fərdiləşdirməni dəstəkləyir.
İxrac və layihə-təchizat transformatorları sınaq sertifikatları (rejim və növ), ölçü cizgiləri, quraşdırma və texniki xidmət təlimatları, qiymət lövhəsi cədvəli, keyfiyyət yoxlama qeydləri, əsas komponentlər üçün material sertifikatları və uyğunluq sertifikatları daxil olmaqla hərtərəfli sənədlər paketi ilə çatdırılır.CE, CCC, və ya müştəri tərəfindən müəyyən edilmiş üçüncü tərəf sertifikatı).
Luqao, mühəndislik, istehsal və keyfiyyət funksiyalarına birbaşa çıxışla yanaşı, vasitəçi marjaları aradan qaldıraraq və rəqabətqabiliyyətli qiymətlərə imkan yaradaraq, zavoddan birbaşa təchizat modelini idarə edir. Müştərilər mühəndislik və istehsal qrupları ilə birbaşa ünsiyyətdən, şəffaf istehsal tərəqqi yeniləmələrindən və vaxta həssas layihələr üçün istehsal planına təsir etmək bacarığından faydalanır.
Standart məhsulun çatdırılma müddəti reytinq, mürəkkəblik və cari istehsal yükündən asılı olaraq 4 ilə 12 həftə arasında dəyişir. Qeyri-standart spesifikasiyalara malik xüsusi dizaynlı transformatorlar, adətən, sifarişin verildiyi andan göndərilməsinə qədər 10-18 həftə tələb edir. Lugao yüksək həcmli standart reytinqlər üçün bufer ehtiyat proqramını saxlayır və təcili tələblər üçün sürətli çatdırılma imkanı verir.
Bütün Lugao transformatorları beynəlxalq daşıma üçün qablaşdırılır, taxta qutu, nəm uducu quruducu paketlər, tranzit zamanı yağa batırılmış qurğular üçün azot təzyiqi və təsir göstərici etiketləri ilə. Daşıma seçimlərinə tam konteyner yükü (FCL) dəniz yükü, konteynerdən az yük (LCL) konsolidasiyası və kiçik təcili göndərişlər üçün hava daşımaları daxildir. Lugao əsas ixrac marşrutları üzrə təcrübəli ekspeditorlarla əlaqələr saxlayır.
Luqao-nun öhdəliyi məhsulun çatdırılmasından kənara çıxır. Transformatorun quraşdırılması, yağın doldurulması və istismara verilməsinin yoxlanılması, mühafizə relesinin təyini ilə bağlı tövsiyələr və neftə batırılmış qurğular üçün ilkin həll olunmuş qaz təhlili (DGA) üçün mühəndislik təlimatı ilə quraşdırma və istismara vermə mərhələsində texniki dəstək mövcuddur. Zəmanət əhatəsi və ehtiyat hissələrin mövcudluğu standart təchizat paketinin bir hissəsidir.
Rəqəmsal sensorlar, rabitə interfeysləri və məlumat analitikasının güc transformatorlarına inteqrasiyası şəbəkə aktivlərinin idarə edilməsində əsas təkamülü təmsil edir. Ağıllı transformatorlar yağın temperaturu, sarğı temperaturu, həll olunmuş qaz səviyyələri, qismən boşalma aktivliyi, yağ keyfiyyət parametrləri və yük cərəyanının davamlı monitorinqi ilə təchiz edilmişdir. Məlumatlar IEC 61850 və ya IoT protokolları vasitəsilə aktivlərin idarə edilməsi platformalarına ötürülür, bu, proqnozlaşdırıcı texniki xidmət alqoritmlərinə uğursuzluqdan həftələr və ya aylar əvvəl inkişaf edən nasazlıqları müəyyən etməyə imkan verir. Rəqəmsal monitorinq gözlənilməz nasazlıqlar riskini kəskin şəkildə azaldır, həddindən artıq yüklənmə və ya həddindən artıq gərginlik hallarının qarşısını almaqla transformatorun xidmət müddətini uzadır və texniki xidmət intervallarını optimallaşdırır. Transformator bazarı, xüsusən də kritik şəbəkə aktivləri və mərkəzləşdirilmiş uzaqdan monitorinqin tez-tez əl ilə yoxlamaları əvəz edə biləcəyi donanmalar üçün ağıllı monitorinqin sürətlə tətbiqini görür.
Adi transformator izolyasiyası - yağla hopdurulmuş kraft kağız və mineral yağ - 98°C (qaynar nöqtə) maksimum davamlı temperatur dərəcəsinə malikdir. Termal cəhətdən təkmilləşdirilmiş kağız bunu təxminən 110°C-ə qədər artırır, poliamid (aramid) izolyasiya sistemləri isə 140°C və ya daha yüksək temperaturda işləyə bilir. Yüksək temperaturlu izolyasiya sistemləri transformatorların müəyyən bir fiziki ölçü üçün daha yüksək səviyyələrə yüklənməsinə, hər MVA üçün kapital xərclərini azaltmağa və ya eyni reytinq üçün aşağı temperaturda işləməyə imkan verir, izolyasiyanın ömrünü əhəmiyyətli dərəcədə uzadır.
Ərinmiş poladın sürətlə söndürülməsi nəticəsində əldə edilən amorf metal ərintiləri, adi taxıl yönümlü silisium poladla müqayisədə maqnit itkilərini kəskin şəkildə azaldan nizamsız atom quruluşu nümayiş etdirir. Amorf nüvəli paylayıcı transformatorlar adi dizaynlardan 70-80% aşağı yüksüz itkilərə nail olur və bu, enerji səmərəliliyi baxımından cəlbedici fayda təklif edir. Amorf və adi nüvələr arasında diferensial xərclər daraldıqca və enerji səmərəliliyi qaydaları sərtləşdikcə, amorf nüvəli transformatorlar bütün dünyada paylama tətbiqlərində bazar payı qazanırlar.
Universitetlərdə, milli laboratoriyalarda və aparıcı istehsalçılarda tədqiqat və təkmilləşdirmə proqramları adi aşağı tezlikli maqnit transformatorunu yüksək tezlikli güc elektron çevrilmə mərhələsi ilə əvəz edən bərk cisim transformatoru (SST) konsepsiyasını inkişaf etdirir. SST-lər tək bir cihazda qalvanik izolyasiya, iki istiqamətli enerji axını, idarə olunan gərginlik və tezlik çevrilməsi və reaktiv güc kompensasiyasını təklif edir. Hələ kommunal miqyasda kommersiya baxımından yerləşdirilməsə də, SST-lər LVDC mikro şəbəkələri, EV-lərin doldurulması və çevik AC/DC şəbəkə qarşılıqlı əlaqəsi daxil olmaqla tətbiqlər üçün intensiv tədqiqat marağı cəlb edir.
Dəniz külək enerjisi sənayesi ekstremal dəniz mühitlərində işləyə bilən transformatorlara tələbatı artırır, o cümlədən duza qarşı müqavimət, gəmi və platformanın quraşdırılması üçün yığcam ayaq izləri, gücləndirilmiş seysmik müqavimət və bəzi konseptual dizaynlarda 1000 metrdən çox dərinlikdə tam sualtı əməliyyat. Sualtı transformator texnologiyası dərin sularda neft və qaz emalının elektrikləşdirilməsi və dəniz külək enerjisi ilə idarə olunan aktiv inkişaf sahəsidir.
Güc transformatorları müasir elektrik sivilizasiyasının əsasını qoyan əvəzsiz texnologiyadır. Onların etibarlılığı, səmərəliliyi və uzunömürlülüyü bütün dünyada enerji sistemlərinin iqtisadiyyatına və davamlılığına birbaşa təsir göstərir. Quru tipli və yağa batırılmış texnologiya arasında seçim ikili deyil, kontekstdən asılıdır, gərginlik səviyyəsi, güc reytinqi, quraşdırma mühiti, yanğın təhlükəsizliyi tələbləri, texniki xidmət fəlsəfəsi və həyat dövrü xərclərinin məqsədləri ilə idarə olunur. Qlobal güc transformator bazarı bərpa olunan enerji inteqrasiyası, urbanizasiya, sənaye artımı və şəbəkə modernləşdirilməsi ilə genişlənməyə davam edir. Çində yerləşən istehsalçılar, o cümlədən Lugao Power Co., Ltd. kimi mütəxəssis firmalar bu tələbin ödənilməsində getdikcə daha əhəmiyyətli rol oynayırlar, beynəlxalq standartlara uyğun məhsullar rəqabətədavamlı qiymətlərlə təkmilləşdirilmiş mühəndislik səviyyəsi və keyfiyyət təminatı təklif edirlər.
Transformator tədarükçülərini qiymətləndirən satınalma qrupları üçün Lugao Power Co., Ltd cəlbedici təklif təklif edir: güc transformatorlarına eksklüziv diqqət, həm quru tipli, həm də yağa batırılmış məhsul xətləri üzrə dərin mühəndislik qabiliyyəti, beynəlxalq standartlara ciddi uyğunluq, şəffaf keyfiyyət sənədləri ilə fabrikdən birbaşa təchizat və uğurlu beynəlxalq layihə çatdırılması təcrübəsi. Lugao-nun texniki səriştə, keyfiyyət öhdəliyi və rəqabətli qiymətlərin birləşməsi onu müxtəlif sənaye və coğrafiyalar üzrə layihələr üçün güclü tərəfdaş edir.
