Etibarlı, sürətli və təhlükəsiz enerji paylanması iqtisadi artım və sosial tərəqqi üçün ilkin şərtdir. Şəhər infrastrukturu, sənaye obyektləri, bərpa olunan enerji layihələri və fövqəladə elektrik enerjisinin tətbiqi üzrə mühəndislər və layihə tərtibatçıları mülki tikinti müddətlərini azaldan, ümumi layihə riskini azaldan və ən yüksək əməliyyat təhlükəsizliyini təmin edən paylama həllərini getdikcə daha çox tələb edirlər.
Qutu tipli transformator yarımstansiyası – həm də kompakt yarımstansiya və ya yığma yarımstansiya kimi də tanınır – bu tələbi orta gərginlikli (MV) paylayıcı qurğu, paylayıcı transformator və aşağı gərginlikli (LV) paylayıcı avadanlığı tək hava şəraitinə davamlı korpusda birləşdirən zavodda yığılmış, əvvəlcədən sınaqdan keçirilmiş qurğu ilə cavablandırır. Adi yarımstansiya binalarına ehtiyacı aradan qaldıraraq, qutu yarımstansiyası hazırlanmış plitə üzərində quraşdırıla, enerji verilə və ənənəvi yanaşmaların tələb etdiyi vaxtın bir hissəsində istifadəyə verilə bilər.
Lugao Power Co., Ltd. həm Avropa Tipi (IEC standartı), həm də Amerika Tipi (ANSI/IEEE standartı) məhsulları təklif edən qutu tipli transformator yarımstansiyalarında aparıcı Çinli mütəxəssisdir. Şirkətin birbaşa fabrik modeli, çox standartlara uyğunluğu və güclü xüsusi mühəndislik qabiliyyəti onu bütün dünyada EPC podratçılar, kommunal xidmətlər, sənaye tərtibatçıları və bərpa olunan enerji layihəsi sahibləri üçün etibarlı OEM və topdansatış tərəfdaşına çevirir.
Bu ağ sənəd qutu tipli transformator yarımstansiyalarının hərtərəfli texniki və kommersiya təhlilini təqdim edir: məhsul taksonomiyası, mühəndislik prinsipləri, performans göstəriciləri, tətbiq təlimatları, standartlara uyğunluq və satınalma qərarları metodologiyası. O, elektrik mühəndisləri, layihə menecerləri, satınalma mütəxəssisləri və texniki qərar qəbul edənlər üçün istinad sənədi kimi nəzərdə tutulub.
Qlobal enerji istehlakının sənaye genişlənməsi, şəhər əhalisinin artımı, elektrik nəqliyyat vasitələrinin qəbulu və paylanmış bərpa olunan enerji mənbələrinin inteqrasiyası hesabına 2035-ci ilə qədər hər il 2,4-3,1% artacağı proqnozlaşdırılır. Daimi mülki strukturlar, uzadılmış icazə müddətləri və böyük quraşdırma briqadaları tələb edən adi yarımstansiya tikintisi üsulları müasir layihənin çatdırılmasının tələb etdiyi sürət və çevikliklə getdikcə daha çox uyğun gəlmir.
Bu arada, kommunal xidmətlər və tənzimləyici orqanlardan təhlükəsizlik və etibarlılıq gözləntiləri artmaqda davam edir. Qeyri-adekvat ətraf mühitin mühafizəsi səbəbindən avadanlıqların nasazlığı, açıq canlı hissələrdən yaranan qövs parıltısı hadisələri və köhnə avadanlıqdan neftlə çirklənmə kimi hadisələr daha inteqrasiya olunmuş, zavodda sınaqdan keçirilmiş və qapalı paylama arxitekturasına doğru irəliləyir.
Qlobal yığcam/qutu tipli yarımstansiya bazarı 2023-cü ildə təxminən 13,5 milyard ABŞ dolları dəyərində qiymətləndirilib və 2030-cu ilə qədər CAGR-də 7,2–8,5% artacağı gözlənilir. Əsas artım vektorlarına aşağıdakılar daxildir:
| Region | 2023 Dəyəri | 2030 Proqnozu | CAGR | Açar sürücü |
|---|---|---|---|---|
| Asiya-Sakit Okean | USD 5.4 B | USD 9.8 B | 8,9% | Sənayeləşmə, RE |
| Avropa | USD 3.1 B | USD 5.1 B | 7,4% | Şəbəkə modernləşdirilməsi |
| Şimali Amerika | USD 2.6 B | USD 4.2 B | 7,1% | Yaşlanan infra dəyişdirmə |
| MEA və Latın Amerikası | USD 2.4 B | USD 4.5 B | 9,4% | Elektrikləşdirmə proqramları |
Cədvəl 1 – Regionlar üzrə Qlobal Qutu Tipli Yarımstansiyalar Bazarı, 2023–2030
A Qutu tipli transformator yarımstansiyası(həmçinin kompakt yarımstansiya, prefabrik yarımstansiya və ya paket yarımstansiyası kimi istinad edilir) hava şəraitinə davamlı bir korpus daxilində üç funksional komponenti birləşdirən tam zavodda yığılmış, əvvəlcədən sınaqdan keçirilmiş enerji paylayıcı qurğudur:
Zavod yığılması daxili kabellərin, şin birləşmələrinin, qoruyucu rele parametrlərinin və komponentlərarası interfeyslərin çatdırılmadan əvvəl tamamlanmasını, sınaqdan keçirilməsini və yoxlanılmasını təmin edir. Sahədə işlər mülki bünövrənin hazırlanmasına, OG/LV kabelinin kəsilməsinə, torpaqlamaya və enerjinin verilməsinə qədər azaldılır.
Qutu tipli yarımstansiyalar müxtəlif mühəndislik ənənələrini və regional standartların üstünlüklərini əks etdirən iki dizayn ailəsinə bölünür:
| Ölçü | Avropa Tipi | Amerika Tipi |
|---|---|---|
| Standart | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 seriyası |
| MV keçidi | Vakuum CB və ya SF₆ keçid qurğusu | Qoruyucu + Yük Kəsicisi (LBS) |
| Transformator | Quru tip (üstünlük verilir) və ya yağa batırılır | Yağa batırılmış (standart) |
| Hədəf Regionlar | Avropa, Çin, Yaxın Şərq, Asiya-Sakit okean, Afrika | Şimali Amerika, Latın Amerikası, Asiya və Afrikanın bəzi hissələri |
Cədvəl 2 — Avropa və Amerika Növü: Üst Səviyyə Təsnifatı
Avropa Tipi qutu yarımstansiyası isti daldırma sinklənmiş və ya paslanmayan polad korpus daxilində modul üç bölməli planı qəbul edir. Üç bölmə - OG keçid qurğusu, transformator və LV paylanması - daxili arakəsmə divarları ilə fiziki olaraq ayrılır, qövs nasazlığının qarşısını alır və bitişik hissələri enerjisizləşdirmədən texniki xidmət üçün müstəqil girişi təmin edir.

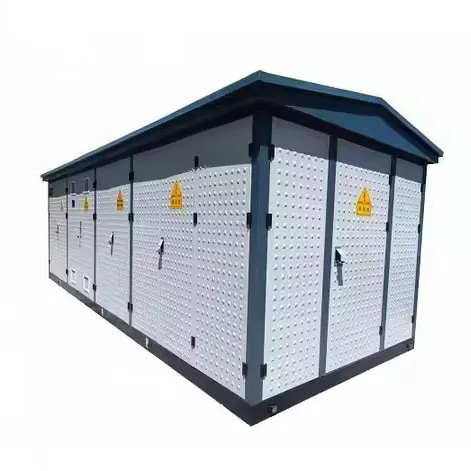

Şəkil 1 — Avropa tipli qutu yarımstansiyası
OG bölməsi təchizat topologiyasından (radial və ya halqalı qidalandırıcı) asılı olaraq ya Ring Main Unit (RMU) və ya fərdi MV panellərini yerləşdirir. İki əsas keçid texnologiyası istifadə olunur:
| Texnologiya | Təsvir |
|---|---|
| Vakuum açarı (VCB) | Vakuum kəsici şüşədəki nasazlıq və yük cərəyanlarını kəsir. Yüksək dözümlülük (10.000+ əməliyyat dövrü), sürətli nasazlıqların aradan qaldırılması (<50 ms) təklif edir və SF₆-dən azaddır – ətraf mühit qaydalarına əsasən daha çox üstünlük verilir. |
| SF₆ Qaz İzolyasiyalı Kommutator (GIS) | Qövs söndürmə və izolyasiya üçün kükürd heksaflorid qazından istifadə edir. Son dərəcə kompakt və yüksək etibarlılıq. Qeyd: SF₆ güclü istixana qazıdır (GWP ~23,500) və onun istifadəsi Aİ və başqa yerlərdə ekoloji tənzimləmənin sərtləşdirilməsinə tabedir. |
| Üzük əsas vahidi (RMU) | Kompakt metal qapalı qurğuda yük-açıcı açarları və qoruyucu qoruyucuları birləşdirən zavod möhürlənmiş, qazla izolyasiya edilmiş (SF₆ və ya vakuum) keçid cihazı. Halqalı qidalandırıcı paylayıcı şəbəkələr üçün idealdır. |
MV keçid qurğusu bütün tələb olunan qoruma funksiyalarını təmin edir: həddindən artıq cərəyan (ANSI 51), torpaqda nasazlıq (ANSI 51N/67N) və qeyd edildiyi hallarda diferensial qoruma. IEC 62271-200 uyğunluğu personalın mühafizəsi üçün qövs xətası təsnifatını (IAC — Daxili Qövs Təsnifatı) təmin edir.
Avropa tipli yarımstansiyanın transformator yuvası ən çox tökmə qatranlı quru tipli transformatoru (SCB seriyası) yerləşdirir, baxmayaraq ki, yağa batırılmış qurğular da istifadə olunur. Avropa tipli yarımstansiyalarda quru tipə üstünlük verilməsi şəhər, kommersiya və qapalı yaxın qurğular üçün vacib olan yanğın təhlükəsizliyi üstünlüklərinə uyğundur. Əsas xüsusiyyətlər:
LV bölməsində çıxış fiderlərində qəliblənmiş elektrik açarları (MCCBs) və ya açıq tipli hava açarları (ACBs), enerjinin ölçülməsi, güc amilinin düzəldilməsi kondensatorları (isteğe bağlı) və uzaqdan monitorinq və SCADA inteqrasiyası üçün interfeyslər olan əsas LV paylayıcı lövhə yerləşir. Busbar sistemləri IEC 61439-a uyğun olaraq müvafiq qısaqapanmaya davamlılıq dərəcəsi ilə nominal cərəyan üçün ölçülür.
| Parametr | Spesifikasiya diapazonu |
|---|---|
| Nominal tutum | 100 kVA – 2500 kVA (standart); 6300 kVA-a qədər xüsusi |
| MV gərginlik sinfi | 6 kV, 10 kV, 20 kV, 35 kV |
| LV Çıxış Gərginliyi | 0,4 kV (3P+N), sifarişlə mövcuddur |
| MV Kommutasiya Cihazı | Vakuum CB / SF₆ RMU / Yük Kəsicisi |
| Transformator növü | Quru tipli tökmə qatran (üstünlük verilir) və ya yağa batırılır |
| Qısa qapanma reytinqi | 16 kA / 20 kA / 25 kA (1 s) - IEC 62271-ə görə |
| Mühafizə sinfi | IP33D standartı; Təkmilləşdirilmiş korpusla IP44 / IP54 |
| Ətraf mühitin temperaturu | –25 °C ilə +40 °C standart; –40 °C arktik versiya mövcuddur |
| Hündürlük | 1000 m standarta qədər; 4000 m-ə qədər olan qiymətdən düşmüş versiyalar |
| Tətbiq olunan Standartlar | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Ağıllı Şəbəkə İnteqrasiyası | IEC 61850 rabitə interfeysi mövcuddur; SCADA-ya hazırdır |
Cədvəl 3 — Avropa tipli qutu yarımstansiyası: Göstərici texniki xüsusiyyətlər
Amerika Tipi (həmçinin Pad-Mounted və ya Loop-Feed Transformator Yarımstansiyası kimi də adlandırılır) üçbucaqlı və ya xətti daxili quruluşu ilə fərqlənir, OG keçid bölməsi və LV ölçmə/paylama bölmələri müvafiq olaraq ön və yan tərəfdən əldə edilə bilər və yağla işləyən transformator mərkəzi buxtanı tutur. Xarici korpus, adətən, beton yastiqciq üzərində yer səviyyəsində quraşdırma üçün nəzərdə tutulmuş, müdaxiləyə davamlı, asma kilidlənə bilən qapıları olan ağır ölçülü boyalı polad şkafdır.

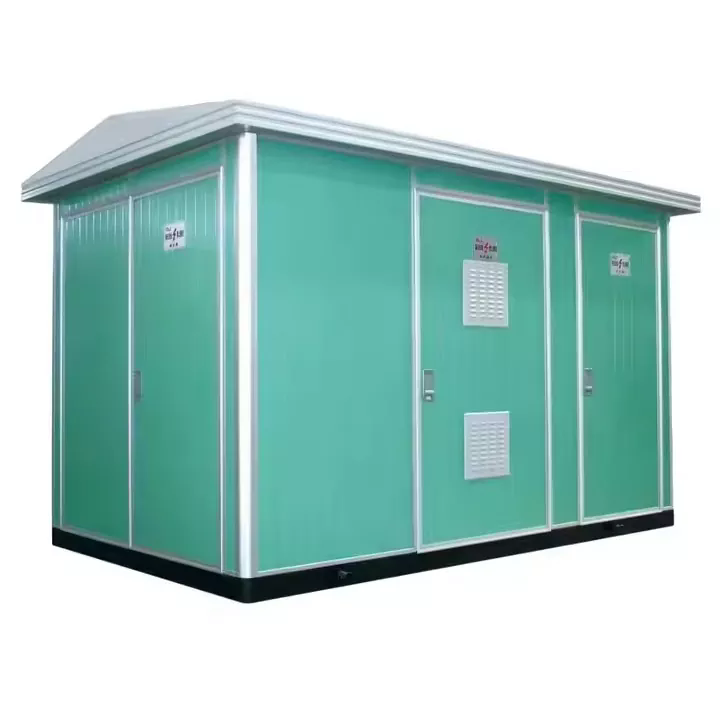

Şəkil 2 — Amerika tipli qutu yarımstansiyası
Amerika tipi Avropa tipi ilə müqayisədə daha sadə, daha qənaətcil MV keçid konfiqurasiyasından istifadə edir. Standart tənzimləmə aşağıdakılardan ibarətdir:
Bu konfiqurasiya sadəlik, qənaətcillik və etibarlılığın cəlbedici birləşməsini təklif edir. Mürəkkəb mühafizə elektronikasının olmaması texniki xidmət yükünü və xüsusi bacarıq tələblərini azaldır və onu məhdud texniki işçi qüvvəsi infrastrukturu olan ərazilərdə tətbiqlər üçün yaxşı uyğunlaşdırır.
Amerika tipli yarımstansiyada transformator həmişə yağa batırılmış, möhürlənmiş (konservatorsuz) qurğudur. Tam möhürlənmiş dizayn nəmin yağa daxil olmasının qarşısını alır, izolyasiyanın pozulmasının əsas səbəbini aradan qaldırır. Əsas xüsusiyyətlər:
Amerika tipli yarımstansiyanın LV bölməsi nisbətən sadədir, adətən əsas açar və ya qoruyucu ayırıcıdan, enerji sayğacının rozetkasından və çıxan LV qidalandırıcıları üçün birləşmələrdən ibarətdir. Daha mürəkkəb LV paylanması (birdən çox çıxış qidalandırıcısı, güc faktorunun korreksiyası, uzaqdan monitorinq) daxil edilə bilər, lakin standart konfiqurasiyalarda daha az yayılmışdır.
| Parametr | Spesifikasiya diapazonu |
|---|---|
| Nominal tutum | 75 kVA – 2500 kVA (standart); Xüsusi dizaynla 3,750 kVA+ |
| MV gərginlik sinfi | 5 kV, 15 kV, 25 kV, 35 kV (ANSI Sinif) |
| LV Çıxış Gərginliyi | 120/240 V (bir fazalı), 208Y/120 V, 480Y/277 V və ya xüsusi |
| MV Kommutasiya Cihazı | Bay-O-Net / Cari Məhdudlaşdırıcı Sigorta + Yük Kəsicisi |
| Transformator növü | Yağa batırılmış, hermetik şəkildə bağlanmış (ONAN) |
| Qapalı | Ağır ölçülü polad, toz boyalı / poliuretan boya; müdaxiləyə davamlı |
| Mühafizə sinfi | NEMA 3R standartı (yağış və sulu suya davamlı); NEMA 4X isteğe bağlıdır |
| Deadfront Dizayn | Bəli — toxunma ilə təhlükəsiz MV kabelinin dayandırılması üçün dirsək bağlayıcıları |
| Tətbiq olunan Standartlar | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standart - iki daxil olan MV kabel mövqeyi (loop-feed qabiliyyəti) |
Cədvəl 4 — Amerika tipli qutu yarımstansiyası: Göstərici texniki xüsusiyyətlər
Hər iki məhsul növü yığcam, prefabrik enerji paylanmasının əsas məqsədini yerinə yetirsə də, onların dizayn fəlsəfələri, qorunma qabiliyyəti, həyat dövrü xərcləri profilləri və optimal tətbiq mühitləri əhəmiyyətli dərəcədə fərqlənir. Aşağıdakı cədvəl texnologiya seçimi qərarlarını dəstəkləmək üçün strukturlaşdırılmış müqayisə təqdim edir.
| meyar | Avropa Tipi | Amerika Tipi |
|---|---|---|
| MV qorunması | Rele ilə tam CB qorunması; yüksək günah ayrı-seçkiliyi | Sigorta əsaslı; daha sadə, məhdud nasazlıq zonasının seçiciliyi |
| Transformator | Quru tipə üstünlük verilir - yanğına davamlı, az texniki xidmət | Yağa batırılmış - möhkəm, sərfəli, sübut edilmiş |
| Kapital dəyəri | Daha yüksək (Amerika ilə müqayisədə 15-30% mükafat) | Daha aşağı - büdcə məhdud layihələr üçün qənaətcil |
| Ağıllı Şəbəkə Hazırdır | Əla — IEC 61850, SCADA, uzaqdan idarəetmə | Əsas - məhdud yerli intellekt; təkmilləşdirilə bilər |
| Yanğın Təhlükəsizliyi | Əla (quru tip transformator, F1 yanğın sinfi) | Yaxşı - möhürlənmiş yağ dizaynı; yanğından mühafizə tədbirləri tələb olunur |
| Baxım | Çox aşağı - quru tip yağa qulluq tələb etmir | Orta - yağ vəziyyətinin dövri monitorinqi |
| Quraşdırma | Bir az daha mürəkkəb; mütəxəssisin istismara verilməsi | Sadə, sürətli — paylanmış yerləşdirmə üçün idealdır |
| Həddindən artıq yüklənməyə dözümlülük | Yaxşı (məcburi hava soyutma variantı ilə) | Əla - böyük neft termal kütləsi |
| İlkin Standart | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Cədvəl 5 — Avropa və Amerika tipli qutu yarımstansiyası: Kompleks Müqayisə
Heç bir növ universal olaraq üstün deyil. Avropa növü yüksək qiymətə daha çox qorunma kəşfiyyatı, yanğın təhlükəsizliyi və smart-grid miqyasını təmin edərək, onu şəhər, ticarət və tənzimlənən mühitlər üçün optimal edir. Amerika növü sənaye parkları, şəhərətrafı şəbəkələr və büdcəyə həssas layihələr üçün əla qiymət-səmərəlilik və yerləşdirmə sadəliyi təklif edir.
Korpus daxili elektrik avadanlıqları üçün ilk müdafiə xəttidir və uzunmüddətli etibarlılığın kritik elementini təmsil edir. Lugao Power Box yarımstansiyaları məhsul növündən və ətraf mühitin xüsusiyyətlərindən asılı olaraq aşağıdakı tikinti iyerarxiyasından istifadə edir:
| Material növü | Təsvir |
|---|---|
| İsti Daldırma Sinklənmiş (HDG) Polad | Bütün standart vahidlər üçün əsas tikinti. Sink örtüyü əla korroziya müqavimətini təmin edir; ümumi sənaye və şəhər mühitləri üçün uyğundur. Minimum sink təbəqəsi: ISO 1461 üçün 85 μm. |
| 304 / 316L Paslanmayan Polad | Sahil, dəniz, kimyəvi və ya yüksək rütubətli tətbiqlər üçün nəzərdə tutulmuşdur. 316L dərəcəli üstün xlorid müqaviməti təmin edir. Dəniz külək layihəsi yarımstansiyaları üçün standart. |
| Alüminium ərintisi | Çəki məhdudiyyətləri və ya nəqliyyat logistikası məhdudiyyətləri olan saytlar üçün yüngül seçim. Anodlaşdırılmış səth boyama olmadan korroziyaya davamlılıq təmin edir. |
| GRP / FRP Kompozit | Qeyri-maqnit, keçirici olmayan qapaqlar (məsələn, MRT dəstləri, həssas elektron mühitlər) tələb edən tətbiqlər üçün şüşə ilə gücləndirilmiş polimer seçimi. |
Bərk hissəciklərə və suya qarşı korpusun qorunması IP kodu (IEC 60529) ilə müəyyən edilir. Lugao-nun standart və təkmilləşdirilmiş müdafiə səviyyələri bunlardır:
| IP Sinfi | Qoruma səviyyəsi | Tipik Tətbiq |
|---|---|---|
| IP33D | Toz/yağış (15° sprey) qorunması | Standart açıq quraşdırma, ümumi iqlim |
| IP44 | Hər tərəfdən sıçrayışdan qorunur | Sahil zonaları, tropik yüksək yağış zonaları |
| IP54 | Tozdan qorunur + sıçrayışdan qorunur | Tozlu sənaye mühitləri, səhra iqlimləri |
| NEMA 3R | Yağış və sulu qar (ANSI/NEMA standartı) | Şimali Amerika / ANSI layihələri üçün Amerika tipli |
Cədvəl 6 — Lugao Power tərəfindən Təklif olunan Mühafizə IP/NEMA Mühafizə Sinifləri
İzolyasiyanın vaxtından əvvəl qocalmasının qarşısını almaq və nominal temperatur həddində işləməyi təmin etmək üçün korpus daxilində effektiv istilik idarəetməsi vacibdir. Lugao yarımstansiyalarında aşağıdakılar işləyir:
Tətbiq olunan beynəlxalq və milli standartlara uyğunluq isteğe bağlı deyil - bu, layihənin təsdiqlənməsi, kommunal xidmətlər üzrə qarşılıqlı əlaqə müqavilələri, sığorta təminatı və uzunmüddətli hüquqi məsuliyyətin qorunmasının əsasını təşkil edir. Lugao Power məhsulları həm Avropa, həm də Amerika tipli məhsullar üçün tətbiq olunan standartların tam matrisinə uyğun olaraq dizayn edilmiş, istehsal edilmiş və sınaqdan keçirilmişdir.
| Standart | Bədən | Əhatə dairəsi |
|---|---|---|
| IEC 62271-202 | IEC | Yüksək gərginlikli/aşağı gərginlikli prefabrik yarımstansiyalar — Avropa tipli ilkin dizayn standartı. |
| IEC 60076-11 | IEC | Quru tipli güc transformatorları — yanğın performansı, iqlim/ekoloji sinif, izolyasiya. |
| IEC 62271-1 / -100 / -200 | IEC | AC keçid qurğuları üçün ümumi spesifikasiyalar; AC dövrə açarları; AC metal qapalı keçid qurğusu. |
| IEC 61439-1 / -2 | IEC | Aşağı gərginlikli keçid qurğuları və idarəetmə qurğuları — LV paylayıcı lövhənin dizaynı və sınaqları. |
| ANSI/IEEE C57.12.26 | IEEE | Yastıqla quraşdırılmış yağlı, birfazalı paylayıcı transformatorlara olan tələblər — Amerika növü. |
| ANSI/IEEE C57.12.28 | IEEE | Yastiqciqda quraşdırılmış avadanlıq korpusunun bütövlüyü — ANSI mexaniki performans və təhlükəsizlik. |
| GB/T 17467 | SAC | Yüksək gərginlikli/aşağı gərginlikli prefabrik yarımstansiyalar üçün Çin Milli Standartı (IEC 62271-202-yə ekvivalent). |
| CE (LVD + EMC) | Aİ | AB / AEA bazarında yerləşdirilən məhsullar üçün məcburidir. Aşağı Gərginlik Direktivinə və EMC Direktivinə uyğunluğunu nümayiş etdirir. |
| CCC (3C) | CNCA | Çin Məcburi Sertifikatlaşdırma — Çin daxili bazarında satılan tənzimlənən elektrik məhsulları üçün tələb olunur. |
Cədvəl 7 — Standartlara Uyğunluq Matrisi: Lugao Power Box Yarımstansiyaları
Beynəlxalq layihələr üçün satınalma zamanı həmişə RFQ sənədlərində müvafiq standartları qeyd edin və akkreditə olunmuş üçüncü tərəf laboratoriyasından yoxlanıla bilən tipli test sertifikatları tələb edin (məsələn, KEMA, TÜV, SGS, CESI). Lugao Power bütün standart məhsul xətləri üçün cari tipli test hesabatlarını və sertifikatlaşdırma sənədlərini saxlayır və standart çatdırılma sənədlər paketinin bir hissəsi kimi surətləri təqdim edir.
Qutu tipli transformator yarımstansiyaları olduqca müxtəlif tətbiqlərdə istifadə olunur. Aşağıdakı bölmələr məhsul növünün seçilməsi, əsas mühəndislik tələbləri və hər biri üçün Lugao-nun müvafiq imkanları ilə bağlı xüsusi təlimatla əsas tətbiq seqmentlərini təsvir edir.
Bələdiyyə kommunal xidmətlər və şəhər paylayıcı şirkətlər yerin az olduğu və estetik, səs-küy və təhlükəsizlik tələblərinin ciddi olduğu şəhər mühitlərində son 10-35 kV-dan 0,4 kV-dək transformasiyanı çatdırmaq üçün qutu yarımstansiyalarından istifadə edirlər. Tipik yerləşdirmə ssenarilərinə yeraltı kameralar, yerüstü köşk mövqeləri və çox səviyyəli avtomobil dayanacaqları və ya bina zirzəmiləri daxildir.
Sənaye parkları və böyük istehsalat şəhərcikləri yüksək yük faktorları və tələb olunan enerji keyfiyyəti tələbləri ilə müxtəlif yüklərə - motor ötürücüləri, proses isitmə, sıxılmış hava, HVAC - xidmət edə bilən etibarlı, sürətlə yerləşdirilə bilən enerji paylayıcı infrastruktur tələb edir.
Kommunal miqyaslı günəş PV və külək enerjisi layihələri çoxlu sayda gücləndirici yarımstansiyalar tələb edir (adətən 10/35 kV kollektor şəbəkəsinə 0,69 kV çevirici çıxışı). Bu layihələrin iqtisadiyyatı və qrafiki avadanlığın dəyərinə və quraşdırma qrafikinə çox həssasdır – hər iki sahə üzrə qutu yarımstansiyaları adi yarımstansiya tikintisi ilə müqayisədə həlledici üstünlüklər təklif edir.
Əsas infrastruktur inkişafı - hava limanları, dəniz limanları, metro/dəmir sistemləri, stadionlar, məlumat mərkəzləri və su təmizləyici qurğular - dəqiq müəyyən edilmiş mövcudluq və davamlılıq tələbləri ilə etibarlı ilkin enerji paylanması tələb edir. Qutu yarımstansiyaları sahə paylayıcı şəbəkə daxilində əsas paylama məntəqələri və ikinci dərəcəli yarımstansiyalar kimi xidmət edir.
Tikinti layihələri, fəlakətlərin bərpası əməliyyatları, böyük tədbirlər və hərbi yerləşdirmələr hamısı portativ, sürətlə yerləşdirilə bilən enerji paylayıcı infrastruktur tələb edir. Sürgülü və ya qoşqulu qutu yarımstansiyaları minimum sahə hazırlığı ilə tam paylama qabiliyyətini təmin edir.
| addım | Fəaliyyət | Əsas Suallar və Mülahizələr |
|---|---|---|
| 1 | Yük və Tutumu müəyyən edin | Ümumi yük (kVA), tələb faktoru, 15-20 il ərzində yük artımı proyeksiyası? Ən yüksək proqnozlaşdırılan tələbdə 70-80% yükləmə üçün ölçü. |
| 2 | Gərginlik səviyyələrini təyin edin | MV təchizatı gərginliyi mövcuddur? Tələb olunan LV paylama gərginliyi? Yükün sabitliyi üçün gərginliyin tənzimlənməsi (OLTC) lazımdırmı? |
| 3 | Sayt və Ətraf Mühitin Qiymətləndirilməsi | Daxili və ya açıq? Ətraf mühitin temperatur diapazonu, hündürlük, rütubət, çirklənmə səviyyəsi (duz, toz, kimyəvi)? Məkan məhdudiyyətləri? |
| 4 | Məhsul növü seçin | Yanğın təhlükəsizliyi prioriteti → Avropa (quru tip). Büdcə məhdudiyyəti / sadə qorunma → Amerika. Ağıllı şəbəkə / avtomatlaşdırma → Avropa. |
| 5 | Standartları müəyyənləşdirin | Layihə yurisdiksiyası üçün məcburi standartları müəyyən edin. RFQ-da tələb olunan sertifikat nişanlarını (IEC, ANSI, CE, CCC və s.) göstərin. |
| 6 | TCO-nu qiymətləndirin | Mülkiyyətin ümumi dəyərini müqayisə edin: kapital dəyəri + kapitallaşdırılmış yüksüz itkilər + kapitallaşdırılmış yük itkiləri + xidmət müddəti ərzində təmir xərcləri. |
Cədvəl 8 — Altı Addımlı Qutulu Yarımstansiya Seçim Çərçivəsi
| AVROPA TİPİ seçin, əgər… | AMERICAN TYPE seçin, əgər... |
|---|---|
| – Quraşdırma qapalı, şəhər və ya yaşayış binalarının yaxınlığında aparılır -Yanğın təhlükəsizliyi qaydaları yağla doldurulmuş avadanlıqları qadağan edir – Ağıllı şəbəkə / SCADA inteqrasiyası tələb olunur -Yüksək qorunma ayrı-seçkiliyi müəyyən edilmişdir - Minimum texniki xidmət prioritetdir – Sahə yüksək rütubətə və ya aşındırıcı atmosferə məruz qalır -IEC layihə yurisdiksiyası (Avropa, Çin, Yaxın Şərq, Afrika) |
- Layihənin büdcəsi məhduddur - Sürətli yerləşdirmə vacibdir - Tətbiq sənaye, şəhərətrafı və ya kənd xaricindədir – Həddindən artıq yüklənməyə dözümlülük vacibdir - Ümumi ticarət texnikləri tərəfindən sadə əməliyyat – Loop-feed MV şəbəkə topologiyasından istifadə olunur –ANSI/IEEE layihə yurisdiksiyası (Amerika, Asiyanın hissələri) |
Cədvəl 9 — Tez Seçim Bələdçisi: Avropa və Amerika Tipi
Lugao Power və ya hər hansı qutu yarımstansiyası təchizatçısına Kotirovka sorğusu (RFQ) verilərkən aşağıdakı texniki məlumatlar təqdim edilməli və ya tələb edilməlidir:
Lugao Power Co., Ltd.yalnız daxili və beynəlxalq bazarlar üçün elektrik paylayıcı avadanlıqların dizaynı, mühəndisliyi və təchizatına diqqət yetirən Çində yerləşən güc transformatorları və qutu tipli transformator yarımstansiyalarının mütəxəssis istehsalçısıdır. Şirkətin tək məhsul diqqəti ümumi elektrik avadanlığı təchizatçılarının təkrarlaya bilməyəcəyi texniki imkanların dərinliyinə və istehsal keyfiyyətinin ardıcıllığına imkan verir.
Lugao həm beynəlxalq elektrik markaları üçün OEM tərəfdaşı, həm də qlobal miqyasda EPC podratçılar, kommunal xidmətlər və sənaye tərtibatçıları üçün birbaşa topdansatış təchizatçısı kimi fəaliyyət göstərir. Zavoddan birbaşa təchizat distribyutor marjalarını aradan qaldırır və müştərilər üçün ardıcıl keyfiyyət, birbaşa mühəndislik girişi və etibarlı çatdırılma performansını təmin edir.

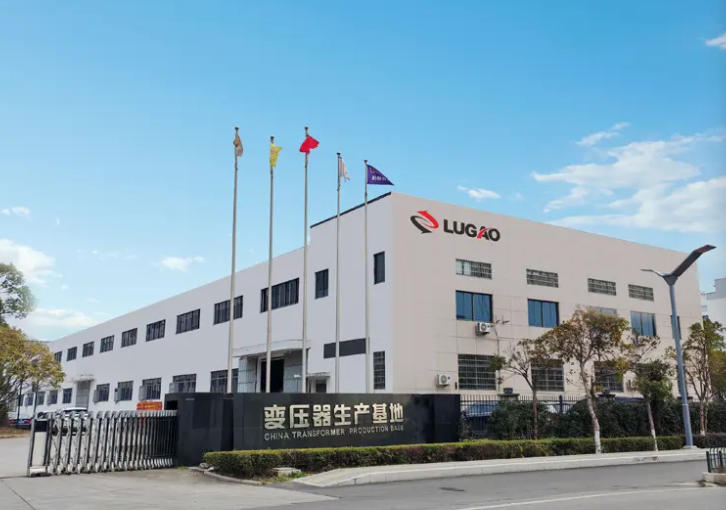

Şəkil 3 — Lugao Power Co., Ltd. İstehsalat Müəssisəsi
| Məhsul | Variantlar mövcuddur | Tutum diapazonu |
|---|---|---|
| Avropa tipli qutu yarımstansiyası | VCB / SF₆ RMU / LBS + Quru tip və ya Yağ transformatoru | 100 kVA – 6 300 kVA |
| Amerika tipli qutu yarımstansiyası | Qoruyucu+LBS, döngə ötürücü, yastiqciq, yağa batırılmış transformator | 75 kVA – 3,750 kVA+ |
| Quru tipli paylayıcı transformator | SCB seriyası, tökmə qatran, F1 yanğın sinfi | 30 kVA – 10 000 kVA |
| Yağlı Transformator | S11/S13/S15 seriyası, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Xüsusi / OEM yarımstansiyaları | Tam mühəndislik xidməti, xüsusi ölçülər və reytinqlər | Layihə spesifikasiyasına görə |
Cədvəl 10 — Lugao Power Product Portfolio İcmal
| Üstünlük | Təsvir |
|---|---|
| Xüsusi diqqət | Lugao-da hər bir mühəndis resursu, sınaq qurğusu və istehsal prosesi transformator və yarımstansiya məhsullarına həsr olunub. Əlaqəsi olmayan məhsul xətləri üzrə təcrübənin azaldılması yoxdur. |
| Multi-Standart Uyğunluq | IEC, ANSI/IEEE, GB, CE və CCC sertifikatlı məhsullar - yenidən mühəndislik olmadan bütün dünyada faktiki olaraq istənilən layihə yurisdiksiyasında yerləşdirməyə imkan verir. |
| Xüsusi Mühəndislik | Daxili dizayn komandası tam fərdiləşdirməni təmin edir: qeyri-standart gərginliklər, qeyri-adi imkanlar, xüsusi qapaq materialları, ekstremal iqlim dizaynları və ağıllı şəbəkə inteqrasiyası. |
| Zavod-Birbaşa Qiymətləndirmə | Distribyutor marjalarının aradan qaldırılması paylama şəbəkələri vasitəsilə alınmış ekvivalent məhsullara nisbətən 15-25% struktur xərc üstünlüyü təmin edir. |
| Kanıtlanmış Etibarlılıq | Məhsullar davamlı tam yük, yüksək rütubət, yüksək temperatur, duz-duman və səhra tozu şəraitində işləmək üçün hazırlanmış və təsdiqlənmişdir. |
| OEM Tərəfdaşlığı | Ağ etiketli təchizat tələb edən beynəlxalq brend müştərilər üçün xüsusi ad lövhəsi, sənədlər və qablaşdırma daxil olmaqla tam OEM qabiliyyəti. |
Lugao Power Asiya-Sakit Okean, Yaxın Şərq, Afrika, Avropa və Amerikadakı layihələrə qutu yarımstansiyaları və güc transformatorları ixrac edir. Şirkətin çoxsaylı standartlara uyğunluq portfeli və beynəlxalq logistika, gömrük sənədləri və yerli kommunal xidmətlərin təsdiqi tələbləri ilə bağlı təcrübəsi onu transsərhəd layihələrin təchizatı üçün etibarlı tərəfdaş edir.
Lugao Power-in istehsal və mühəndislik əməliyyatları, materialın satın alınmasından çatdırılma və satışdan sonrakı dəstəyə qədər tam məhsulun həyat dövrünü əhatə edən ISO 9001 prinsiplərinə uyğunlaşdırılmış Keyfiyyət İdarəetmə Sistemi (QMS) ilə idarə olunur. QMS bütün kritik istehsal prosesləri, təchizatçının ixtisası, prosesdaxili yoxlama, uyğunsuzluğun idarə edilməsi və kalibrlənmiş sınaq avadanlığının texniki xidməti üçün sənədləşdirilmiş nəzarət prosedurlarını əhatə edir.
Hər bir Lugao qutusu yarımstansiyası çatdırılmadan əvvəl hərtərəfli müntəzəm sınaq proqramından keçir, o cümlədən:
| Test | Standart / Qəbul Meyarları |
|---|---|
| MV Dielektrik (AC dayanıqlı) | IEC 62271-1 / ANSI C37: Nominal izolyasiya səviyyəsində 1 dəqiqə ərzində tətbiq olunur - çaxnaşma yoxdur |
| LV Güc Tezliyinə Dözümlülük | IEC 61439-1: Nominal izolyasiya səviyyəsinə uyğun olaraq tətbiq olunur - yanma yoxdur |
| Transformatorun Rutin Testləri | IEC 60076-1: Sarma müqaviməti, gərginlik nisbəti, qısaqapanma empedansı, yüksüz itki, yük itkisi |
| İzolyasiya Müqaviməti | IEC 60076 / IEC 62271 - 2500 V DC-də ölçülmüş müqavimət; zavod bazası ilə müqayisədə |
| Qoruma Relesinin Funksional Testi | Bütün qoruma funksiyaları rele koordinasiya parametrlərinə qarşı sınaqdan keçirilmişdir; səfər vaxtı təsdiqlənir |
| Qarşılıqlı Funksiya Testi | Yanlış keçid ardıcıllığının qarşısını almaq üçün bütün mexaniki və elektrik kilidləri yoxlanılıb |
| Vizual və Ölçü Təftişi | Bütün komponentlər, etiketlər, kabel işarələri və birləşmələr təsdiq edilmiş rəsmə uyğun olaraq yoxlanılır |
| Yağ nümunəsi (yağla batırılmış vahidlər) | IEC 60296: Dielektrik gücü, nəm miqdarı və turşuluq sınaqdan keçirilmiş və sertifikatlaşdırılmışdır |
Cədvəl 11 — Lugao Box Yarımstansiyaları üçün Rutin Test Proqramı
Əhəmiyyətli sifarişlər üçün və ya müştəri tələbi ilə Lugao Power öz müəssisəsində şahidi Fabrika Qəbul Testini (FAT) təşkil edir. FAT zamanı müştərinin mühəndisləri və ya təyin edilmiş təftiş agenti daşınmaya icazə verməzdən əvvəl bütün adi elektrik sınaqlarının şahidi ola, material və komponent sertifikatlarını nəzərdən keçirə, ölçü uyğunluğunu yoxlaya, keyfiyyət sənədlərini yoxlaya və nişan lövhəsinin düzgünlüyünü təsdiq edə bilər. Sınaq məlumatları, kalibrləmə qeydləri və müfəttişin qeydiyyatı ilə tam FAT test hesabatları çatdırılma sənədlər paketinin bir hissəsi kimi təqdim olunur.
