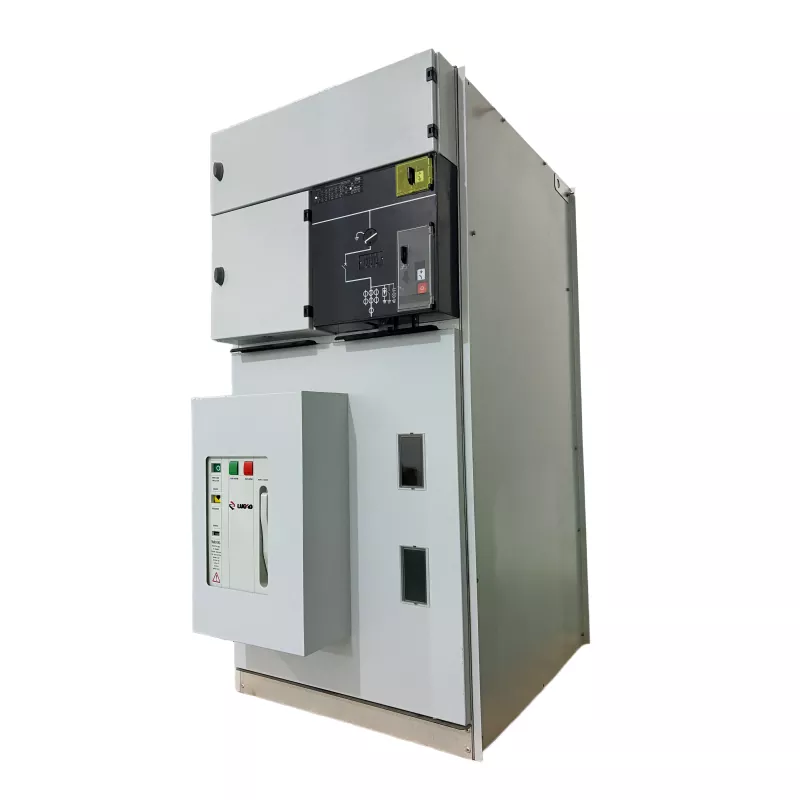

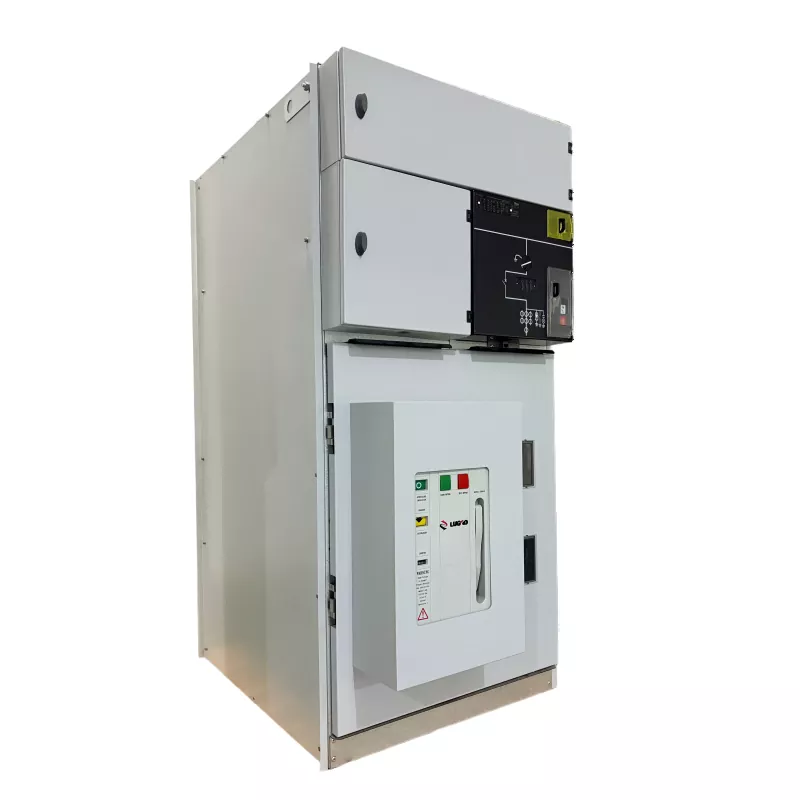

VCB ilə Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Paneli

Peşəkar istehsalçı olaraq biz sizə VCB ilə yüksək keyfiyyətli Daxili Qaz İzolyasiyalı Halqalı Əsas Blok Kommutator Panelini təqdim etmək istərdik. Bu, müasir elektrik şəbəkələrində etibarlı gücə nəzarət, mühafizə və keçid üçün nəzərdə tutulmuş yığcam orta gərginlikli paylayıcı cihazdır. O, qapalı mühitlərdə təhlükəsiz və səmərəli işləməyi təmin edən vakuum açarı (VCB) texnologiyasını qaz izolyasiyalı keçid qurğusu ilə birləşdirir.

Bu tipəsas ring vahidi (RMU)elektrik dövrələrini birləşdirmək, qorumaq və təcrid etmək üçün orta gərginlikli enerji paylama sistemlərində geniş istifadə olunur. Möhürlənmiş qaz izolyasiyası və vakuum kəsilməsi texnologiyası ilə VCB ilə Daxili Qaz İzolyasiyalı Halqalı Əsas Bölmə Paneli əla qövs söndürmə performansı, güclü izolyasiya qabiliyyəti və minimal texniki xidmət tələbləri təklif edir.

Əsas texniki parametrlər

yox.	Maddə		Vahid	Parametrlər
1	Nominal Gərginlik		kV	12	24	36	40.5
2	Nominal cərəyan		A	630/1250
3	Nominal Tezlik		Hz	50/60
4	1 Dəqiqəlik Güc Tezliyinə Dayanma Gərginliyi	Ümumi dəyər	kV	42	55	80	95
		Qırılma nöqtəsi		48	65	95	110
5	İldırım impulsuna müqavimət gərginliyi	Ümumi dəyər	kV	75	125/150	170	95
		Qırılma nöqtəsi		85	150/160	185	215
6	Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	Əsas Dövrə	kA	25/2s
		Torpaqlama dövrəsi		25/2s
7	Qiymətləndirilmiş Pik Dayanma Cərəyanı		kA	63			50
8	Nominal Transfer Cərəyanı		A	1300~1700
9	Nominal yükün bağlanması qırılma cərəyanı		A	630
10	Nominal Kabel Doldurma Cərəyanı		A	50/10
11	Yüklənməmiş transformatorun qırılma cərəyanı		A	20
12	Kabelin Doldurulması Torpaqda Qırılma Cərəyanı		A	100			80
13	Nominal qısaqapanma cərəyanı		kA	20
14	Nominal Qısa Qapanma Cərəyanı		kA	63			50
15	Mühafizə sinfi			IP3X
16	Yükləmə keçidinin ömrü		Vaxt	5000
17	Torpaqlama açarının ömrü		Vaxt	5000

Texniki Spesifikasiyalar

Əsas Elektrik Parametrləri

• Nominal Gərginlik: 12kV / 24kV / 36kV
• Nominal Tezlik: 50Hz / 60Hz
• Nominal cərəyan: 630A – 1250A
• Qısa qapanma cərəyanı: 25kA-a qədər
• Güc Tezliyi Dayanma Gərginliyi: ≥ 42kV
• İldırım impulsuna dözümlü gərginlik: ≥ 75kV

Struktur Xüsusiyyətlər

• Qaz izolyasiyalı kompakt keçid qurğusu dizaynı
• İnteqrasiya edilmiş vakuum açarı (VCB)
• Yüksək etibarlılıq üçün tam möhürlənmiş tank quruluşu
• Çevik enerji paylanması üçün modul konfiqurasiya
• Daxili quraşdırma üçün uyğundur

Proqramlar

TheVCB ilə Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Panelietibarlı kommutasiya və mühafizə tələb olunan orta gərginlikli paylayıcı şəbəkələrdə geniş tətbiq edilir.

• Şəhər elektrik paylayıcı şəbəkələri
• Sənaye enerji təchizatı sistemləri
• Ticarət binaları və yaşayış icmaları
• Dəmir yolu və nəqliyyat infrastrukturu
• Mədən və metallurgiya sənayesi
• Elektrik enerjisinin ötürülməsi və paylanması layihələri
• Bərpa olunan enerji şəbəkələrinə qoşulmalar

Əsas Xüsusiyyətlər

• Möhürlənmiş vakuum açarının dizaynı- TheVCB ilə Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Panelipaslanmayan polad qaz kamerasında quraşdırılmış bərk möhürlənmiş vakuum açarından istifadə edir. Bu dizayn əsas dövrədə qövsləri aradan qaldırır və yüksək izolyasiya etibarlılığı ilə uzun elektrik xidmət müddətini təmin edir.
• Tam Möhürlənmiş və Baxımsız Quruluş– Şinlər, ayırıcı açarlar, VCB-lər və cərəyan transformatorları kimi bütün yüksək gərginlikli komponentlər möhürlənmiş qaz çəninin içərisinə bağlanaraq onları tozdan, rütubətdən və xarici çirklənmədən qoruyur.
• Kompakt struktur– İnteqrasiya edilmiş dizayn quraşdırma yerini əhəmiyyətli dərəcədə azaldır və onu qapalı yarımstansiyalar, prefabrik yarımstansiyalar və məhdud elektrik otaqları olan layihələr üçün ideal edir.
• Yüksək Əməliyyat Təhlükəsizliyi– Səhv işləmənin qarşısını almaq və sistemin təhlükəsiz işləməsini təmin etmək üçün beş dayanıqlı mexaniki bloklama sistemi və istiqamətli təzyiq relyef kanalı ilə təchiz edilmişdir.
• Ağıllı Dağıtım Uyğunluğu– Elektrik əməliyyatı və avtomatlaşdırma üçün qorunan interfeyslər Lugaonun ciddi keyfiyyətə nəzarəti və etibarlı istehsal standartları ilə dəstəklənən müasir intellektual enerji paylama şəbəkələrinə asanlıqla inteqrasiya etməyə imkan verir.

Niyə Lugao seçin

• Peşəkar İstehsalçı – Lugao Gücüyüksək və orta gərginlikli elektrik enerjisinin ötürülməsi və paylanması avadanlığı üzrə ixtisaslaşmışdır.
• Qabaqcıl İstehsal Texnologiyası– Dəqiq istehsal prosesləri və hərtərəfli sınaq sistemləri məhsulun etibarlılığını təmin edir.
• Ciddi keyfiyyətə nəzarət– VCB ilə qapalı Qaz İzolyasiyalı Halqalı Əsas Bölmə Paneli beynəlxalq standartlara, o cümlədənISO9001, SGS, CCC və CE sertifikatları.
• Sənaye Təcrübəsi– Quru tipli transformatorlar, yağa batırılmış transformatorlar və enerji paylayıcı avadanlıqlarda uzun illər təcrübə.
• Qlobal Tətbiq– Lugao həlləri bütün dünyada elektrik şəbəkələri, sənaye, nəqliyyat və infrastruktur layihələrində geniş istifadə olunur.
• Texniki Dəstək– Peşəkar xidmət qrupu qlobal müştərilər üçün texniki rəhbərlik və uzunmüddətli dəstək təmin edir.

Tez-tez verilən suallar

1. VCB ilə Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Panelinin əsas funksiyası nədir?

TheVCB ilə Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Paneliorta gərginlikli enerji paylama sistemləri üçün nəzərdə tutulmuşdur. O, elektrik sxemlərinin etibarlı keçidini, mühafizəsini və izolyasiyasını təmin edir, şəhər şəbəkələrində, sənaye obyektlərində və yarımstansiyalarda sabit enerji təchizatı və təhlükəsiz istismarı təmin edir.

2. RMU-da vakuum açarının (VCB) istifadəsinin üstünlükləri hansılardır?

Vakuum açarı əla qövs söndürmə qabiliyyəti, uzun elektrik ömrü və minimal texniki xidmət tələbləri təklif edir. Qazla izolyasiya edilmiş RMU strukturuna inteqrasiya edildikdə, keçid etibarlılığını, əməliyyat təhlükəsizliyini və ümumi avadanlığın davamlılığını yaxşılaşdırır.

3. VCB ilə Lugao Daxili Qaz İzolyasiyalı Halqa Əsas Blok Kommutator Paneli adətən harada quraşdırılır?

Kompakt yarımstansiyalar, sənaye müəssisələri, kommersiya binaları, yaşayış icmaları, dəmir yolları və kosmik səmərəliliyin və yüksək etibarlılığın tələb olunduğu bərpa olunan enerji paylama sistemləri kimi daxili enerji paylama mühitlərində geniş şəkildə quraşdırılır.

4. Niyə qaz izolyasiyası üçün Lugao seçinRMU keçid qurğusu?

Lugao qabaqcıl istehsal texnologiyası, ciddi keyfiyyətə nəzarət və ISO9001, SGS, CCC və CE daxil olmaqla beynəlxalq sertifikatlarla dəstəklənən etibarlı enerji paylama avadanlığı təqdim edir. Transformatorlar və enerji avadanlıqları sahəsində güclü təcrübə ilə Lugao qlobal enerji infrastrukturu layihələri üçün sabit performans, uzun xidmət müddəti və peşəkar texniki dəstək təqdim edir.
