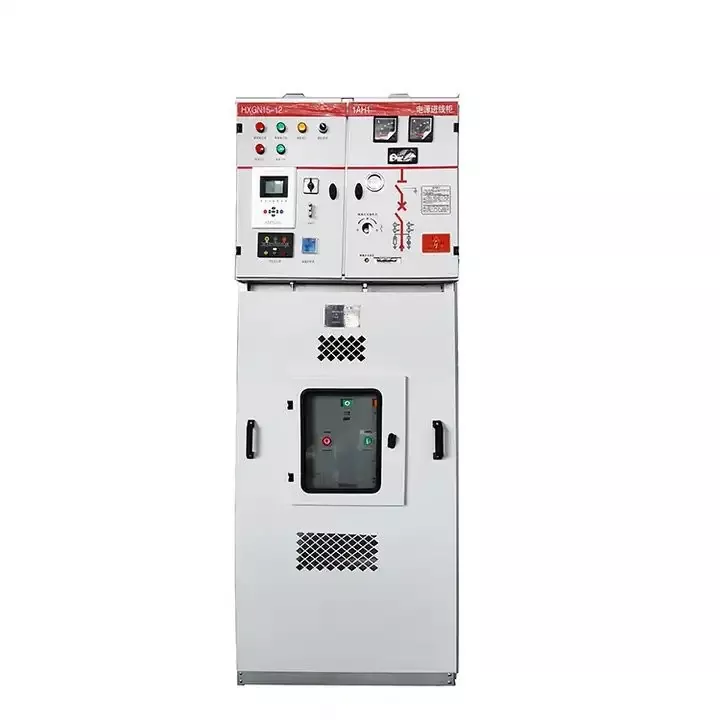

12KV Sf6 Yüksək Gərginlikli Halqa Əsas Bölmə Qurğu

Çində istehsalçı və təchizatçı olaraq, biz yüksək keyfiyyətli, lakin topdansatışçılar üçün ucuz qiymətə fərdiləşdirilmiş 12KV Sf6 Yüksək Gərginlikli Üzük Əsas Blok Kommutatoru təklif edirik. TheYüksək Gərginlikli RMUxarici rütubətin şkafın içərisinə daxil olmasını effektiv şəkildə qarşısını alan və bununla da komponentlərin xidmət müddətini uzadan, son dərəcə yüksək qorunma dərəcəsinə malik olan metal qapalı şkafı təqdim edir. Ümumi struktur sabitdir, bu da operatorların istifadəsini rahat edir, eyni zamanda tez-tez texniki xidmət ehtiyacını minimuma endirir. Şkaf bir neçə bölmədən ibarətdir, o cümlədən əsas şin üçün şin bölməsi və möhürlənmiş bölmə, relelərin quraşdırılması üçün alət bölməsi və nəhayət, daxil olan və çıxan kabellərin birləşdirilməsinə cavabdeh olan kabel bölməsi. Möhürlənmiş bölmə qoşulma və izolyasiya kimi əməliyyatlar üçün açarlarla təchiz olunub və bu, operatorlar üçün istifadəçi dostudur.

12KV Sf6 Yüksək Gərginlikli Halqa Əsas Bölmə Cihazı izolyasiya üçün kükürdlü heksafloriddən istifadə edir, nisbətən sadə quruluşa və yüksək qiymət səmərəliliyinə malikdir. Şkafın içərisindəki komponentlər faktiki tələblərə uyğun seçilə bilər və şkaflar çox dövrəli halqalı şəbəkə sistemi yaratmaq üçün birləşdirilə bilər. Ümumi həcm nisbətən yığcam olduğundan onu sənaye parkları, ticarət kompleksləri və digər ərazilər üçün əlverişli edir.

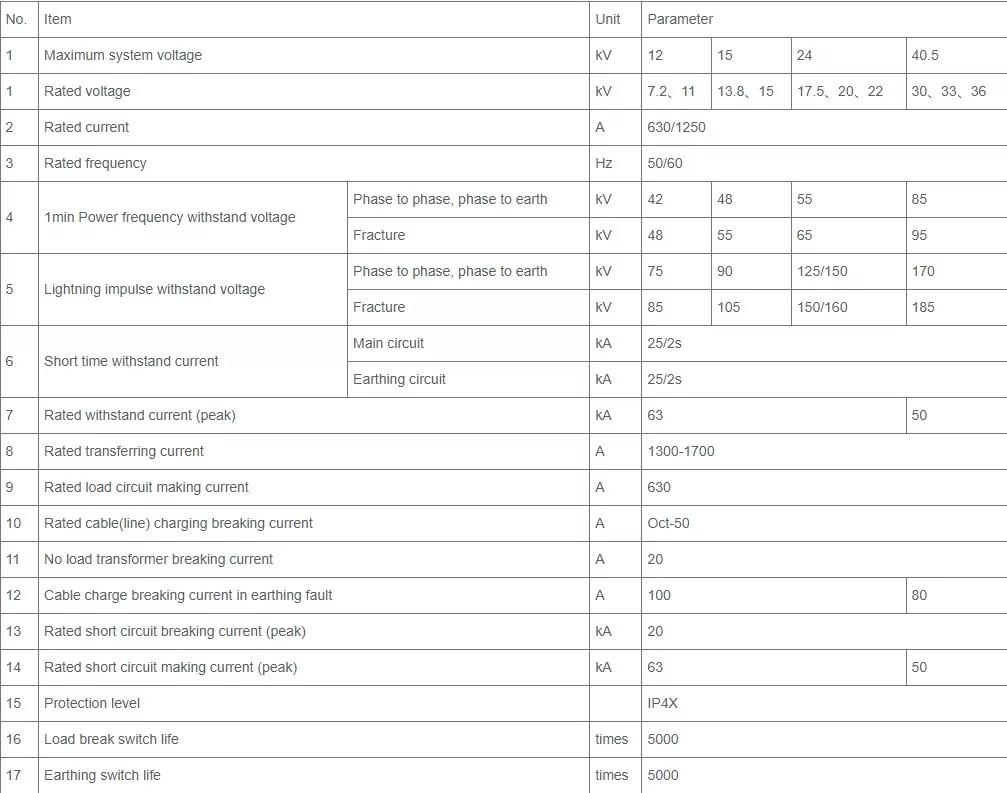

Parametr

Əməliyyat mühiti

1. Normal işləmə temperaturu diapazonu -40°C ilə +55°C arasındadır. Temperatur bu diapazonu keçərsə, fərdiləşdirmə LUGAO ilə müzakirə edilməlidir.

2. Normal nisbi rütubət 95%-dən az olmalıdır.

3. Standart iş hündürlüyü 4000 metrdən azdır.

4. Quraşdırma zamanı şkaf əyilməməlidir; şaquli şəkildə yerləşdirilməli və baza düzəldilməlidir.

5. Kommutasiya qurğusu uzun müddət suya batırılmamalıdır.

6. Kimyəvi qaz korroziyası və ya partlayış təhlükəsi olan ərazilərdən uzaq saxlayın.

Xüsusiyyətlər

Bölmənin korpusu, giriş qapıları və yuxarı kamerası ətraf mühitin korroziyasına və mexaniki aşınmaya qarşı qoruyan davamlı, vahid qoruyucu örtük təmin edərək dəqiq sprey örtükdən keçir. Bütün şkaflar şkafın struktur çərçivəsinə yaxın təhlükəsiz torpaqlamanı təmin etmək üçün nəzərdə tutulmuş əsas torpaqlama şinini özündə birləşdirir. Torpaqlama açarları və kilidləmə mexanizmləri daxil olmaqla metal komponentlər torpaqlama şininə diqqətlə yapışdırılır, elektrik fasiləsizliyini və nasazlıq cərəyanının yayılmasını təmin etmək üçün vintlə bərkidilmiş birləşmələrdə mis örgülü birləşmələrdən istifadə olunur.

Daxili həddindən artıq təzyiqi və qövslə əlaqəli riskləri azaltmaq üçün, nadir nasazlıq ssenarilərində qazın boşaldılmasını təhlükəsiz şəkildə tənzimləmək üçün nəzərdə tutulmuş bir təzyiq relyef paneli kabinetin arxa strukturuna strateji olaraq inteqrasiya edilmişdir. Üst şin bölməsi müdaxiləyə davamlı vintlər ilə bərkidilir və quraşdırma və ya texniki xidmət zamanı şin birləşmələri üçün asan xarici giriş imkanı verir. Üst köməkçi qurğular kamerası terminal bloklarını, idarəetmə modullarını və digər komponentləri yerləşdirmək üçün çox yönlü konfiqurasiya variantları təklif edir. Bu alt bölməni yüksəltməklə dizayn rele mühafizə sistemləri üçün məkanı optimallaşdırır və əməliyyat səmərəliliyini artırır.

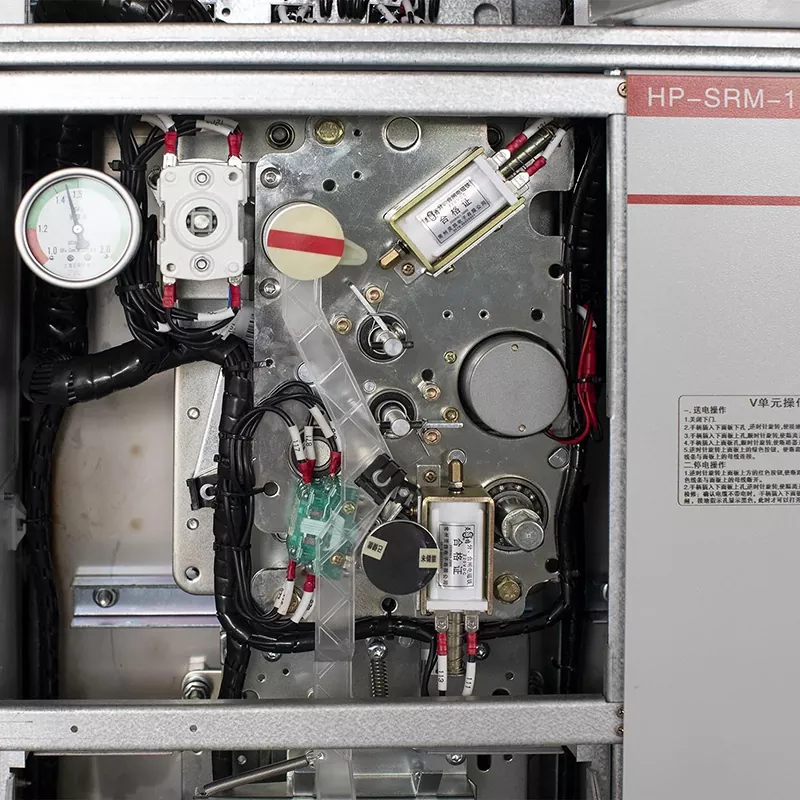

Qeyd edək ki, yükləmə açarı və torpaqlama açarı modul kilidləmə mexanizminə malikdir, torpaqlama açarı və giriş qapısı isə müsbət bloklama sistemindən istifadə edir. Müəyyən edilmiş əməliyyat ardıcıllığı vasitəsilə - qapının bağlanması, torpaqlama açarının işə salınması və yükün kəsilməsi açarının işə salınması - avtomatik kilidləmə funksiyasına nail olunur. Bu ardıcıl məntiq əməliyyat xətalarını minimuma endirir, canlı əməliyyat zamanı icazəsiz girişin qarşısını alır və ciddi sənaye təhlükəsizliyi standartlarına uyğunluğu təmin edərək ümumi sistem təhlükəsizlik protokollarını gücləndirir.

Nəqliyyat
