Kommutasiya qurğuları hər bir müasir elektrik enerjisi sisteminin əsasını təşkil edir. Elektrik stansiyasının generator terminallarından kommersiya binasındakı son paylayıcı panelə qədər kommutasiya qurğusu enerjinin təhlükəsiz və etibarlı şəkildə axmasını təmin edən kommutasiya, qoruma, izolyasiya və monitorinq kimi vacib funksiyaları yerinə yetirir. Bu olmadan, elektrik şəbəkələrinin nə idarə olunan istismarı, nə də təhlükəsiz nasazlıqların idarə edilməsi mümkün olmazdı.
Qlobal elektrik enerjisinə tələbat artdıqca, elektrik şəbəkələri mürəkkəbləşdikcə və bərpa olunan enerji mənbələrinin inteqrasiyası sürətləndikcə, keçid qurğularına qoyulan tələblər sürətlə inkişaf edir. Daha yüksək qısaqapanmaya davamlılıq reytinqləri, daha ağıllı mühafizə koordinasiyası, rəqəmsal monitorinq inteqrasiyası və daha sərt ekoloji performans standartları bütün dünyada kommunal xidmətlər, sənaye operatorları və infrastruktur tərtibatçıları tərəfindən tələb olunan spesifikasiyaları yenidən formalaşdırır.
Bu ağ sənəd aşağı gərginlikli paylayıcı qurğulardan tutmuş orta gərginlikli halqalı əsas qurğulara və yüksək gərginlikli metal qapalı keçid qurğularına qədər gərginlik sinifləri üzrə keçid qurğularının texnologiyasının hərtərəfli araşdırılmasını təmin edir. O, hər bir məhsul kateqoriyasının əsasını təşkil edən mühəndislik prinsiplərini, spesifikasiyanı tənzimləyən əsas performans parametrləri və standartlarını, ilkin tətbiq sahələrini və texnologiya seçimi qərarlarına rəhbərlik etmək üçün strukturlaşdırılmış satınalma metodologiyasını əhatə edir.
Lugao Power Co., Ltd. OEM qabiliyyəti, güclü xüsusi mühəndislik dəstəyi və geniş qlobal ixrac təcrübəsi ilə IEC, ANSI və IEEE standartlarına uyğun sertifikatlaşdırılmış məhsullar təklif edən, tam keçid qurğusunun gərginlik diapazonunun aparıcı Çin istehsalçısıdır. Bu sənəd həmçinin Lugao Power-in məhsul portfelini, istehsal imkanlarını və qlobal keçid qurğuları layihələri üçün etibarlı təchizat tərəfdaşı kimi rəqabətədavamlı mövqeyini təqdim edir.
Qlobal quraşdırılmış elektrik istehsal gücü 2024-cü ildə 9000 GVt-ı ötüb və hər il təxminən 3% böyüməyə davam edir. İstər kömür, istər qaz, istər nüvə, istər su, istər günəş, istərsə də külək enerjisi ilə yaradılan bu gücün hər bir vattı generatordan istehlakçıya gedən yolda keçid sistemlərindən dəfələrlə keçməlidir. Bu kommutator infrastrukturunun etibarlı, təhlükəsiz istismarı təkcə mühəndislik məsələsi deyil; müasir cəmiyyətin fəaliyyət göstərməsi üçün ilkin şərtdir.
Elektrik enerjisinə çıxış, şəbəkənin etibarlılığı və infrastrukturun genişlənmə sürəti iqtisadi rəqabət qabiliyyətinin mühüm determinantlarıdır. Kommutasiya qurğularının nasazlığı nəticəsində yaranan elektrik kəsilməsi sənaye iqtisadiyyatlarına hər il istehsalın itirilməsi və zədələnmiş avadanlıqlar hesabına milyardlarla dollara başa gəlir. Əksinə, yaxşı dizayn edilmiş, düzgün saxlanılan kommutator sistemləri xəstəxana əməliyyatlarından tutmuş yarımkeçiricilərin istehsalına və məlumat mərkəzi xidmətlərinə qədər hər şeyi dəstəkləyən yüksək əlçatanlıqlı şəbəkələrə imkan verir.
Qlobal keçid cihazları bazarı 2023-cü ildə təqribən 127 milyard ABŞ dolları dəyərində qiymətləndirilib və 2030-cu ilə qədər CAGR-də 6,8-7,9% artaraq 200-215 milyard ABŞ dollarına çatacağı proqnozlaşdırılır. Əsas artım sürücülərinə aşağıdakılar daxildir:
| Region | 2023 (USD B) | 2030F (USD B) | CAGR | Əsas sürücü |
| Asiya-Sakit Okean | ABŞ dolları 52.4 | ABŞ dolları 87.6 | 7,6% | Sənayeləşmə |
| Avropa | ABŞ dolları 28.1 | USD 44.8 | 6,9% | Şəbəkənin təkmilləşdirilməsi, SF₆ mərhələli şəkildə dayandırılması |
| Şimali Amerika | ABŞ dolları 24.6 | ABŞ dolları 39.4 | 7,0% | Yaşlanma infra, RE qurulması |
| Yaxın Şərq və Afrika | ABŞ dolları 12.3 | ABŞ dolları 22.1 | 8,7% | Elektrikləşdirmə |
| Latın Amerikası | USD 9.6 | ABŞ dolları 15.7 | 7,2% | Şəbəkənin genişləndirilməsi |
Cədvəl 1 - Bölgəyə görə Qlobal Kommutator Bazarı, 2023–2030 (Göstərici)
termini "keçid qurğusu" kollektiv şəkildə koordinasiya edilmiş, inteqrasiya olunmuş sistem kimi yığılmış elektrik ayırıcıları, qoruyucuları, elektrik açarları və əlaqəli idarəetmə, mühafizə, ölçmə və monitorinq avadanlıqlarının birləşməsinə aiddir. Kommutasiya qurğuları enerji sistemlərində elektrik avadanlıqlarını idarə edir, qoruyur və təcrid edir. Bu, elektrik şəbəkəsi ilə onun xidmət etdiyi yüklər arasında interfeysdir.
Bir keçid qurğusu bir neçə yüz millimetr divar sahəsini tutan bir aşağı gərginlikli paylayıcı lövhədən minlərlə kvadrat metr ərazini əhatə edən qazla izolyasiya edilmiş yüksək gərginlikli yarımstansiyaya qədər fiziki miqyasda dəyişə bilər. Bu miqyas diapazonuna baxmayaraq, bütün keçid qurğuları eyni əsas funksiyaları yerinə yetirir.
| Funksiya | Təsvir & Əhəmiyyət |
| keçid | Normal iş şəraitində elektrik dövrələrinin qurulması və qırılması. Planlaşdırılmış şəbəkənin yenidən konfiqurasiyasına, yüklərin ötürülməsinə və texniki xidmət üçün avadanlıqların izolyasiyasına imkan verir. |
| Qoruma | Avadanlıqların zədələnməsini məhdudlaşdırmaq və kaskad nasazlıqlarının qarşısını almaq üçün anormal vəziyyətlərin (aşırı cərəyanlar, qısaqapanmalar, torpaq xətləri, gərginlik ekskursiyaları) aşkar edilməsi və sürətli dövrə kəsilməsinin başlanması. |
| İzolə | Dövrdə sübut edilmiş, görünən, təhlükəsiz elektrik kəsilməsinin yaradılması, işçilərə təsadüfən yenidən enerji verilmə riski olmadan enerjisi kəsilmiş avadanlıqda işləmək imkanı vermək. |
| Ölçmə və Ölçmə | Faturalandırma, monitorinq, yükün idarə edilməsi və enerji keyfiyyətinin qiymətləndirilməsi üçün gərginlik, cərəyan, güc, enerji, güc faktoru və harmoniklərin ölçülməsi. |
| Monitorinq və Nəzarət | Dövrə vəziyyətinin, həyəcan vəziyyətinin və avadanlığın sağlamlığının yerli və uzaqdan görünməsini təmin etmək; SCADA və ya yarımstansiyaların avtomatlaşdırma sistemləri vasitəsilə uzaqdan keçid əməliyyatlarını təmin etmək. |
Cədvəl 2 – Kommutasiya qurğularının beş əsas funksiyası
Kommutasiya qurğularının ən kritik və texniki cəhətdən tələbkar funksiyası nasazlıq cərəyanının kəsilməsidir. Enerji sistemində qısaqapanma baş verdikdə, nasazlıq cərəyanları millisaniyələr ərzində normal iş cərəyanının 10-50 qatına çata bilər. Sürətlə kəsilməzsə, bu nasazlıq cərəyanları kabellərə, transformatorlara və digər avadanlıqlara fəlakətli istilik və mexaniki ziyan vuracaq.
Elektrik açarı - keçid qurğusunda əsas kəsici cihaz - üç hərəkəti sürətli ardıcıllıqla yerinə yetirməlidir: nasazlığı aşkar etmək (əlaqəli mühafizə röleləri vasitəsilə), elektrik kontaktlarını ayırmaq və ayırıcı kontaktlar arasında yaranan qövsü söndürmək. Qövsün söndürülməsi mexanizmi müxtəlif elektrik kəsici texnologiyaları arasında əsas fərqləndiricidir və 7-ci Fəsildə ətraflı müzakirə olunur.
Kommutasiya qurğularının ən əsas təsnifatı onun işlədiyi gərginlik səviyyəsinə görədir. Gərginlik səviyyəsi tələb olunan izolyasiya boşluqlarını, qövs enerji səviyyələrini, avadanlıq ölçülərini və tətbiq olunan standartları müəyyən edir. Sənaye standart gərginlik təsnifatı:
| Gərginlik sinfi | Gərginlik diapazonu | Tipik Tətbiqlər | İlkin Standartlar |
| Aşağı Gərginlik (LV) | 1000 V AC-ə qədər | Binanın paylanması, motor idarəetməsi, sənaye panelləri | IEC 61439, IEC 60947, UL 508A |
| Orta Gərginlik (MV) | 1 kV – 52 kV | İlkin paylama, sənaye təchizatı, RE layihələri | IEC 62271-100 / -200 / -202 |
| Yüksək Gərginlik (HV) | 52 kV – 800 kV | Transmissiya yarımstansiyaları, şəbəkələrarası birləşmələr | IEC 62271-100 / -203, IEEE C37 |
| Ultra Yüksək Gərginlik (UHV) | 800 kV-dan yuxarı | Uzun məsafəli HVDC/HVAC ötürücü magistral | IEC 62271 (xüsusi) |
Cədvəl 3 — Gərginlik səviyyəsinə görə keçid qurğularının təsnifatı
Qeyd:"Orta gərginlik" və "yüksək gərginlik" anlayışları standart qurumlar və regional konvensiyalar arasında dəyişir. IEC terminologiyasında HV "yüksək gərginlik" (1–52 kV, bəzən praktikantlar tərəfindən MV adlanır) və 52 kV-dan yuxarı "əlavə yüksək gərginlik" (EHV) arasında əlavə fərq ilə 1 kV-dan yuxarı bütün gərginlikləri əhatə edir. Bu ağ sənəddə praktiki konvensiyadan istifadə olunur: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Gərginlik səviyyəsindən başqa, keçid qurğuları da bir sıra digər vacib ölçülərə görə təsnif edilir:
| Ölçü | Kateqoriyalar |
| İzolyasiya Ortası | Hava izolyasiyalı (AIS), Qaz izolyasiyalı SF₆ (GIS), Vakuum, Yağ (miras), Bərk dielektrik |
| Qapalı Tip | Metal qapalı, Metal örtüklü, Kabin tipli, Açıq tipli (açıq) |
| Kəsilən Orta | Hava partlayışı, Yağ, Vakuum, SF₆, CO₂ / təmiz hava (təşəkkür) |
| Daxili / Xarici | Daxili keçid qurğuları (nəzarət olunan mühit); Xarici keçid qurğuları (havaya davamlı tikinti) |
| Sabit / Çıxarılan | Sabit quraşdırılmış elektrik açarları (daha aşağı qiymət, daha az çeviklik) və çıxarıla bilən/çıxarılan açarlar (daha asan texniki qulluq, isti dəyişdirmə) |
Cədvəl 4 — Əlavə keçid qurğularının təsnifatının ölçüləri
Aşağı gərginlikli keçid qurğuları son istifadəçilərə enerji paylanmasının son mərhələsini əhatə edən 1000 V AC (və ya 1500 V DC) qədər sistem gərginliklərində işləyir. LV kommutatorları istənilən keçid qurğuları kateqoriyasında vahid sayına görə ən çox olanıdır - sözün həqiqi mənasında milyardlarla qurğu bütün dünyada yaşayış, ticarət və sənaye binalarında, məlumat mərkəzlərində, xəstəxanalarda və istehsal müəssisələrində quraşdırılmışdır. Aşağı gərginlik səviyyəsinə baxmayaraq, LV keçid qurğusu sadə deyil; müasir LV sistemləri böyük nasazlıq cərəyanlarını, mürəkkəb harmonik mühitləri, əlaqəli yüklərin yüksək sıxlığını və getdikcə daha mürəkkəb enerji keyfiyyəti və enerji idarəetmə tələblərini idarə etməlidir.
IEC 61439 tərəfindən müəyyən edilmiş aşağı gərginlikli keçid və idarəetmə qurğusu (LVSCA) adətən aşağıdakı funksional komponentləri özündə birləşdirir:

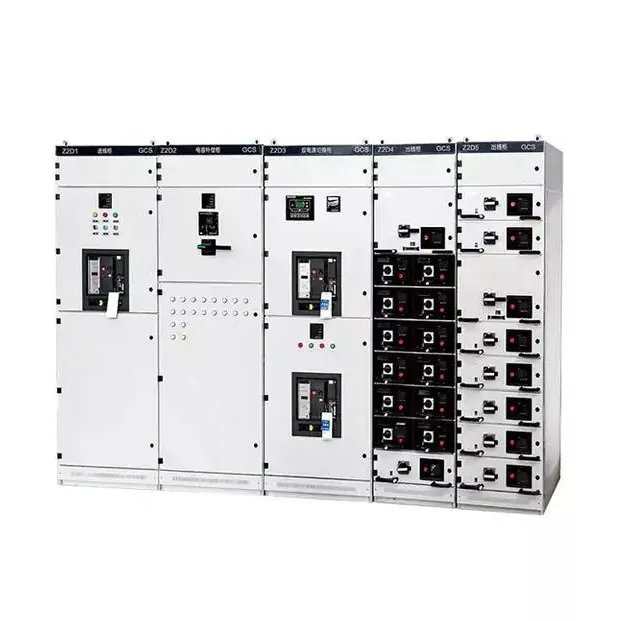

Şəkil 1 — Aşağı Gərginlikli Magistral Paylayıcı Qurğu
IEC 61439 konstruksiyasına və funksional xüsusiyyətlərinə əsasən aşağı gərginlikli keçid və idarəetmə qurğularının (LVSCAs) bir neçə növünü müəyyən edir:
| Parametr | Təsvir və Tipik Dəyərlər |
| Nominal Gərginlik (Ue) | Montajın işləmə gərginliyi. Ümumi dəyərlər: 230/400 V, 400/690 V, 1000 V. |
| Nominal cərəyan (In) | Maximum continuous current the assembly can carry without exceeding temperature limits. Diapazon: 63 A - 6,300 A. |
| Qısaqapanmaya Dözümlülük (Icw) | Pik və qısa müddətli cərəyana tab gətirir. Tipik dəyərlər: 25 kA, 50 kA, 80 kA (1 s və ya 3 s). |
| Qırma Tutumu (Icu / Ics) | Elektrik açarlarının son (Icu) və xidmət (Ics) qısaqapanma qabiliyyəti. Quraşdırma nöqtəsində maksimum potensial nasazlıq cərəyanını keçməlidir. |
| Mühafizə dərəcəsi (IP) | Daxili sənaye üçün minimum IP3X; IEC 60529-a uyğun olaraq açıq və ya sərt mühitlər üçün IP54 və ya IP65. |
| Daxili ayrılma forması | IEC 61439 1-4b formaları funksional bölmələr və şinalar arasında ayrılığı müəyyən edir. Daha yüksək formalar təhlükəsizliyi və nasazlığın qarşısını alır. |
Cədvəl 5 — Əsas LV keçid qurğularının texniki parametrləri
Orta gərginlikli keçid qurğuları 1 kV-dan 52 kV-a qədər diapazonda işləyir və elektrik paylayıcı şəbəkələr üçün əsas kommutasiya və mühafizə səviyyəsini təmsil edir. Kütləvi ötürücü yarımstansiyaların ikinci terminallarında, ilkin paylayıcı yarımstansiyalarda, böyük sənaye obyektlərində, bərpa olunan enerji stansiyalarının birləşmə nöqtəsində və qutu tipli transformator yarımstansiyalarında rast gəlinir. MV keçid qurğusu nasazlığın aradan qaldırılması sürətini, qorunma seçiciliyini və paylayıcı şəbəkənin əməliyyat çevikliyini müəyyən edir.
OG seqmenti SF₆ qazının mərhələli şəkildə dayandırılması, rəqəmsal qorunmanın və monitorinqin inteqrasiyası və ağıllı şəbəkə arxitekturalarının tələbləri ilə idarə olunan istənilən keçid qurğuları kateqoriyasında ən əhəmiyyətli texnologiya transformasiyasından keçir.
| Tikinti növü | Xüsusiyyətlər və Tətbiqlər |
| Metal qapalı keçid qurğusu | Bütün cərəyan edən hissələr, şinlər, keçid cihazları və kabel birləşmələri üçün ayrıca bölmələri olan, torpaqlanmış metal korpusun içərisindədir. Müasir qapalı MV qurğuları üçün standart (IEC 62271-200). |
| Metal örtüklü keçid qurğusu | Bütün canlı hissələr və bölmələr arasında tam metal maneələri olan alt kateqoriya. Daxili nasazlığın ən yüksək səviyyəsi (IEC 62271-200 LSC2B). |
| Kabin tipli keçid qurğusu | Qövslərə davamlı olmayan kabin panelləri sıralara yığılmışdır. More economical but with lower arc fault performance. |
| Qaz İzolyasiyalı Kommutator (GIS) | Bütün canlı hissələr möhürlənmiş SF₆ ilə doldurulmuş və ya alternativ qaz qapaqlarına yerləşdirilmişdir. Çox yığcamdır, məkan məhdud olan qurğular üçün uyğundur. |
| Hava İzolyasiyalı Kommutator (AIS) | Metal qapaqlar və ya açıq konstruksiyalar daxilində hava izolyasiyasından istifadə edir. Larger footprint but simpler and cost-effective. |
Ring Main Unit (RMU) şəhər və şəhərətrafı OG kabel sistemləri üçün standart topologiya olan üzüklü paylayıcı şəbəkələr üçün nəzərdə tutulmuş yığcam, zavod möhürlənmiş OG keçid qurğusudur. Bir RMU adətən iki halqalı qidalandırıcı açar mövqeyini və mühafizə cihazları ilə bir və ya daha çox transformator qidalandırıcı mövqeyini təmin edir.

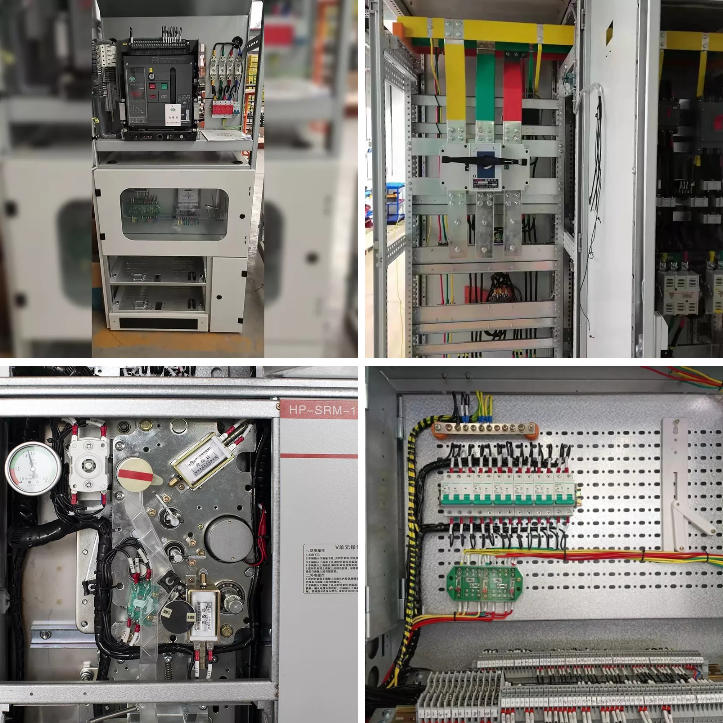

Şəkil 2 — Halqa əsas bloku (RMU): Paylayıcı Şəbəkələr üçün Kompakt MV Kommutator
RMU-lar iki əsas izolyasiya variantında mövcuddur:
| Texnologiya | Əməliyyat prinsipi | Əsas Üstünlüklər | Məhdudiyyətlər |
| Vakuum CB | Yüksək vakuumlu kəsici şüşədə söndürülmüş qövs | Uzun ömür (>10.000 əməliyyat), qazsız, yığcam, az texniki xidmət | ≤52 kV ilə məhdudlaşır |
| SF₆ CB | Qaz axını təzyiqli kamerada qövsü söndürür | Yüksək kəsmə qabiliyyəti, əla izolyasiya, yığcam | Yüksək GWP (~23,500), ekoloji narahatlıqlar, qaz monitorinqi tələb olunur |
| Hava-Blast CB | Yüksək təzyiqli hava qövsü söndürür | Təhlükəli qaz yoxdur, açıq havada istifadə üçün uyğundur | Böyük ölçü, yüksək texniki xidmət, əsasən köhnəlmişdir |
Cədvəl 6 — OG Devre kesici texnologiyasının müqayisəsi
| Parametr | Tipik Aralıq / Dəyərlər |
| Nominal Gərginlik | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nominal Normal Cərəyan | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Qısaqapanmanın kəsilməsi cərəyanı | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Qısa Müddətli Dayanma | Nominal qısaqapanma cərəyanında adətən 1 s və ya 3 s |
| İldırım impulsuna davamlılıq (LIWV) | IEC 62271-1 uyğun olaraq 60 kV (7,2 kV sinif) - 250 kV (52 kV sinfi) |
| Əməliyyat mexanizmi | Yay yüklü mühərrik (standart); əl və ya solenoid variantları |
| Tətbiq olunan Standart | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Cədvəl 7 — OG keçid qurğularının texniki xüsusiyyətləri
Yüksək gərginlikli keçid qurğuları 72,5 kV, 145 kV, 245 kV, 420 kV və 550 kV-lik ümumi istifadə olunan gərginliklərlə 52 kV-dan yuxarı sistem gərginliklərində işləyir. Bu avadanlıq toplu ötürmə şəbəkəsinin kritik kommutasiya və mühafizə infrastrukturunu təşkil edir - enerji sisteminin ən yüksək enerji səviyyəsi, generasiya mərkəzləri və regional yükləmə mərkəzləri arasında böyük miqdarda elektrik enerjisinin uzun məsafələrə daşınmasına cavabdehdir.
HV keçid qurğusunun nasazlığının nəticələri ağırdır: 220 kV-lik əsas ötürücü yarımstansiyada bir nasaz elektrik açarı yüzlərlə meqavat generasiya və ya yükü ayıra bilər. HV səviyyələrində nasaz cərəyanlar nəticəsində avadanlığın zədələnməsi fəlakətli və bahalı ola bilər. Bu kontekst HV keçid qurğularının təmin etməli olduğu son dərəcə tələbkar performansı və ciddi sınaq tələblərini izah edir.
AIS texnologiyasında HV keçid qurğularının komponentləri - elektrik açarları, ayırıcılar, topraklama açarları, alət transformatorları - canlı hissələr və torpaq arasında izolyasiyanı təmin edən hava ilə açıq hava konstruksiyalarında quraşdırılır. AIS yarımstansiyaları onilliklər ərzində ötürmə səviyyəsinin dəyişdirilməsi üçün standart olmuşdur və sadəliyi, aşağı qiyməti, texniki xidmət və yoxlama asanlığı səbəbindən qlobal miqyasda ümumi olaraq qalır.
AIS yarımstansiyaları təhlükəsizlik boşluqlarını saxlamaq üçün əhəmiyyətli torpaq sahəsi tələb edir. Tipik 220 kV-luq AIS yarımstansiyası üçün fazalar və torpaq arasında bir neçə metr boşluq olan 1-3 hektar sahə tələb oluna bilər.
GIS texnologiyasında bütün canlı komponentlər möhürlənmiş, SF₆ qazla doldurulmuş silindrik alüminium korpusların içərisində yerləşdirilir. SF₆-nin üstün dielektrik xassələri fazadan yerə və fazadan fazaya klirensləri kəskin şəkildə azaltmağa imkan verir, yarımstansiyanın izi ekvivalent AIS sahəsinin 10-15%-nə qədər azaldır.
CİS-ə şəhər yeraltı yarımstansiyaları, dəniz platformaları, yüksək hündürlükdə yerlər və çox çirklənmiş sənaye əraziləri kimi məkan məhdud mühitlərdə üstünlük verilir.
Şəkil 3 — Yüksək Gərginlikli Qaz İzolyasiyalı Ötürücü Yarımstansiya (GIS)
Hibrid kommutator bir kompakt SF₆ ilə doldurulmuş modul daxilində çoxsaylı əsas funksiyaları (davrə açarı, ayırıcı, torpaq açarı, cərəyan transformatoru) birləşdirir. Bu, ikisi arasında bir xərclə AIS və GIS arasında aralıq izi azaltmağı təklif edir. HGIS getdikcə tam GIS-in məsrəflərə qadağa qoyduğu yerlərdə qəhvəyi sahə genişləndirmələrində və tutum əlavələrində istifadə olunur.
SF₆ puffer tipli və ya öz-özünə partlayış açarı üstünlük təşkil edən HV texnologiyasıdır. Kontakt həndəsəsinin və qövsə nəzarətin təkmilləşdirilməsi iş enerjisini azaldır, böyük hidravlik/pnevmatik ötürücülər əvəzinə etibarlı yayla idarə olunan mexanizmlərə imkan verir. HV üçün mərhələli SF₆ alternativləri (CO₂/O₂ qarışıqları, vakuum kəsiciləri) 2026-cı ilə qədər məhdud kommersiya tətbiqi ilə hələ də tədqiq olunur.
| Parametr | Lugao HV Kommutatorunun Spesifikasiyası |
| Gərginlik diapazonu | 3,600 V – 40,500 V (IEC 62271-1 gərginlik sinfi təriflərinə uyğundur) |
| Nominal Normal Cərəyan | 4000 A qədər |
| Qısaqapanmaya dözümlülük | 50 kA-a qədər (1 s qısamüddətli dayanıqlılıq) |
| Qapalı Tip | Tam izolyasiya edilmiş metal qapalı şkaf; daxili və açıq konfiqurasiyalar |
| İzolyasiya Ortası | Hava izolyasiyalı (AIS) / Bərk izolyasiyalı; SF₆ konfiqurasiyaları mövcuddur |
| Standartlara Uyğunluq | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Seriyası |
| Sertifikatlar | CE, ISO, CCC; Üçüncü tərəf tərəfindən test edilmişdir |
Cədvəl 8 — Lugao Power HV Kommutatorunun Texniki Xüsusiyyətləri
Elektrik kəsici kontaktları yük və ya nasaz cərəyan altında ayrıldıqda, elektrik enerjisi kontaktlar arasında plazma qövsünü saxlayır. Temperaturlar 5,000-20,000 K-ə çatır və sönənə qədər tam nasazlıq cərəyanını daşıyır. Kesicinin qövs söndürmə qabiliyyəti - təbii cərəyan sıfırda kəsilmə sürəti - maksimum kəsilə bilən nasazlıq cərəyanını (qırılma qabiliyyəti) və enerji buraxılışını müəyyən edir.
Kəsmə mediası, kontakt həndəsəsi və işləmə mexanizminin dizaynı açarın işini və texniki xidmət tələblərini müəyyən edir.
| Orta | Gərginlik diapazonu | Breaking Performance | Ətraf Mühitə Təsir | Baxım | Trend |
| Vakuum | LV – 52 kV | Əla | Heç biri | Çox aşağı | Artan |
| SF₆ Qaz | MV – HV | Əla | GWP 23,500 ⚠ | Aşağı (möhürlənmiş) | Tənzimlənən ↓ |
| Hava (ACB) | LV | yaxşı | Heç biri | Orta | Stabil |
| Yağ (Toplu) | MV (miras) | yaxşı | Yanğın riski | Yüksək | Miras ↓ |
| CO₂ qarışığı | MV–HV (inkişaf) | Yaranan | GWP ~1 | TBD | R&D mərhələsi |
Cədvəl 9 — Kommutasiya qurğularının kateqoriyaları üzrə qövs söndürən medianın müqayisəsi
Aİ F-Qaz Qaydası (Aİ 2024/573) 2030-cu ildən etibarən yeni MV qurğuları üçün SF₆-ni ləğv edir. Digər bölgələr də oxşar qaydaları qəbul edir. Sənaye reaksiyalarına aşağıdakılar daxildir:
⚠ SATIN ALMA QEYDİ
20-30 il istifadə müddəti olan layihələr üçün SF₆-siz texnologiyanın təyin edilməsi erkən dəyişdirmə xərclərinin qarşısını alır. Lugao Power-ın vakuum və bərk izolyasiyalı OG keçid qurğusu uyğun, gələcəyə davamlı alternativlər təqdim edir. Optimal SF₆-siz həllər üçün Lugao mühəndisliyi ilə məşğul olun.
| Parametr | Tərif və Əhəmiyyət |
| Nominal Gərginlik (Ur) | Kommutasiya qurğusunun davamlı olaraq işləyə biləcəyi ən yüksək sistem gərginliyi. Quraşdırma zamanı maksimum işləmə gərginliyini keçməlidir. |
| Nominal qısaqapanma cərəyanı (Isc) | Maksimum nasazlıq cərəyanı açarı etibarlı şəkildə kəsə bilər. Must exceed prospective system fault current. |
| Qiymətləndirilmiş Qısa Müddət Dözümlülük (Icw) | Maksimum cərəyan keçid qurğusu struktur zədələnmədən müəyyən müddətə (1 s və ya 3 s) daşıya bilər. |
| Nominal Normal Cərəyan (Ir) | Yük artımı üçün marja ilə termal məhdudiyyətlər daxilində maksimum davamlı yük cərəyanı. |
| İzolyasiya səviyyələri (LIWV / SIWV) | Lightning Impulse Withstand and Switching Impulse Withstand Voltages. Dalğalanmadan qorunma ilə əlaqələndirilməlidir. |
| Daxili Qövs Təsnifatı (IAC) | IEC 62271-200 kateqoriyaları (A, B, AB) daxili qövs nasazlıqlarının təhlükəsiz saxlanmasını müəyyən edir. |
| Xidmət Davamlılığının İtirilməsi (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kateqoriyaları baxım zamanı bitişik yuvaların enerjili olub-olmamasını müəyyən edir. |
Cədvəl 10 — Kritik keçid qurğularının texniki parametrləri
| Standart | Bədən | Əhatə dairəsi |
| IEC 62271-1 | IEC | HV keçid qurğuları və idarəetmə qurğuları üçün ümumi spesifikasiyalar - bütün gərginlik sinifləri. |
| IEC 62271-100 | IEC | AC dövrə açarları — ilkin MV/HV CB standartı. |
| IEC 62271-200 | IEC | 1 kV–52 kV üçün AC metal qapalı keçid qurğusu — MV qurğuları. |
| IEC 62271-203 | IEC | >52 kV üçün qazla izolyasiya edilmiş metal qapalı keçid qurğusu (GIS) — ötürücü GIS. |
| IEC 61439-1 / -2 | IEC | LV keçid qurğuları - dizaynın yoxlanılması və müntəzəm sınaq. |
| ANSI/IEEE C37 seriyası | IEEE | AC HV elektrik açarlarını (C37.04/06/09), MV keçid qurğusunu (C37.20), sınaqları əhatə edir. |
| GB/T 3906 | SAC | 3,6-40,5 kV metal qapalı keçid qurğuları üçün Çin standartı. IEC 62271-200-ə bərabərdir. |
| IEC 60947 seriyası | IEC | LV keçid qurğuları və idarəetmə qurğuları — açarlar, ayırıcılar, kontaktorlar üçün cihaz standartları. |
Cədvəl 11 — Kommutasiya qurğuları üçün əsas beynəlxalq standartlar
| addım | Fəaliyyət | Əsas Suallar və Çatdırılmalar |
| 1 | Sistem Analizi | Qısaqapanma analizini aparın/nəzərdən keçirin. Hər yerdə maksimum potensial nasazlıq cərəyanını təyin edin. |
| 2 | Yük və Gərginlik Tərifi | Mümkünsə, nominal normal cərəyanı, sistem gərginliyini, gərginliyin tənzimlənməsini, OLTC tələblərini müəyyənləşdirin. |
| 3 | Texnologiya seçimi | Gərginlik sinifini (LV/MV/HV), kəsici mühiti (vakuum/SF₆/hava), qapaq növünü (AIS/GIS/metal qapalı), daxili/xarici konfiqurasiyanı seçin. |
| 4 | Standartların Tərifi | Tətbiq olunan standartları müəyyən edin, tələb olunan sertifikatları (IEC, ANSI, CE, CCC, DNV və s.) RFQ-da göstərin. |
| 5 | Mühafizə koordinasiyası | Rele funksiyalarını, zaman-cərəyan koordinasiyasını, rabitə protokolunu (IEC 61850, Modbus, DNP3), IAC/LSC tələblərini müəyyənləşdirin. |
| 6 | Sayt şərtləri | Temperatur, hündürlük, rütubət, çirklənmə, seysmik zona, qapalı/xarici quraşdırma təyin edin. Determine derating & enclosure specs. |
| 7 | RFQ və Qiymətləndirmə | Texniki spesifikasiyanı verin. Təklifləri qiymətləndirin: uyğunluq, tip testləri, çatdırılma, dəstək, TCO. |
Cədvəl 12 — Yeddi Addımlı Kommutasiya Qurğunun Spesifikasiyası və Satınalma Prosesi
| Vakuum/Bərk İzolyasiyalı OG Kommutatorunu seçin... | SF₆ GIS seçin... |
| SF₆ prohibited or regulated; future-proof, low-environmental-risk; MV ≤ 40,5 kV; aşağı təmir; daxili üstünlük | Sayt sahəsi ciddi şəkildə məhdudlaşdırılıb; gərginlik >40,5 kV; yüksək dərəcədə çirklənmiş xarici mühit; uzadılmış texniki xidmət intervalı; hermetik möhürlənmiş performans |
Cədvəl 13 — Texnologiya Seçimi Təlimatı: Vakuum/SI və SF₆ GIS
💡 ƏSAS DEYİL
TCO Təhlili: 20 illik xidmət müddəti ərzində SF₆ OG keçid qurğularının ümumi təmiri və istismar müddətini başa vuran xərclər vakuum/bərk izolyasiyalı alternativləri 15-25% üstələyir (SF₆ bərpası daxil olmaqla). Öhdəlikdən əvvəl bunu kəmiyyətlə hesablamaq tövsiyə olunur.
Lugao Power Co., Ltd.elektrik kommutatorları, güc transformatorları və qutu tipli transformator yarımstansiyalarının aparıcı Çinli mütəxəssis istehsalçısıdır. Enerji paylayıcı avadanlıqlara xüsusi diqqət yetirərək, Lugao bütün gərginlik diapazonunda - aşağı gərginlikli paylayıcı qurğulardan tutmuş yüksək gərginlikli metal qapalı şkaflara qədər - qlobal bazarlarda kommunal xidmətlərə, EPC podratçılara, sənaye operatorlarına və bərpa olunan enerji layihəsi tərtibatçılarına xidmət göstərən dərin mühəndislik təcrübəsini inkişaf etdirmişdir.
Fabrikdən birbaşa təchizat güclü OEM qabiliyyəti, çox standartlara uyğunluq və yüksək həssas texniki dəstək komandası ilə birlikdə Lugaonu keyfiyyət, uyğunluq və rəqabətli qiymət tələb edən beynəlxalq layihələr üçün üstünlük verilən təchizat tərəfdaşı edir.

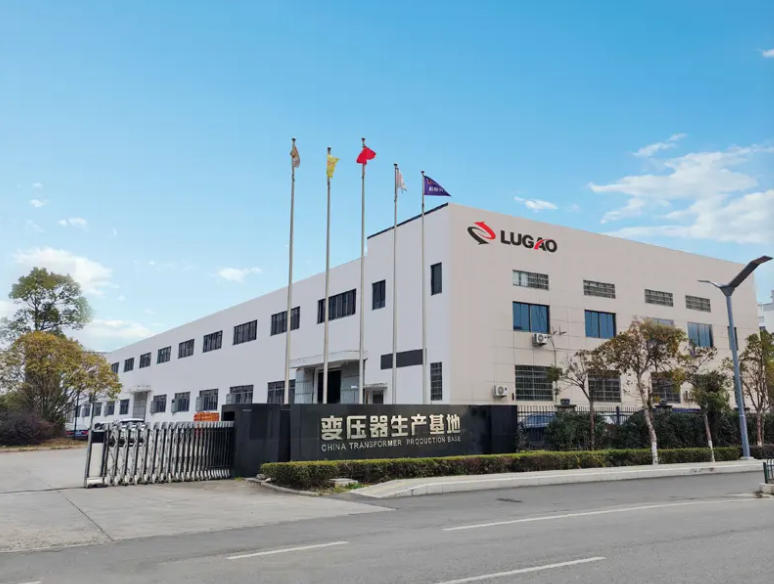

Şəkil 4 — Lugao Power Co., Ltd. İstehsalat Müəssisəsi

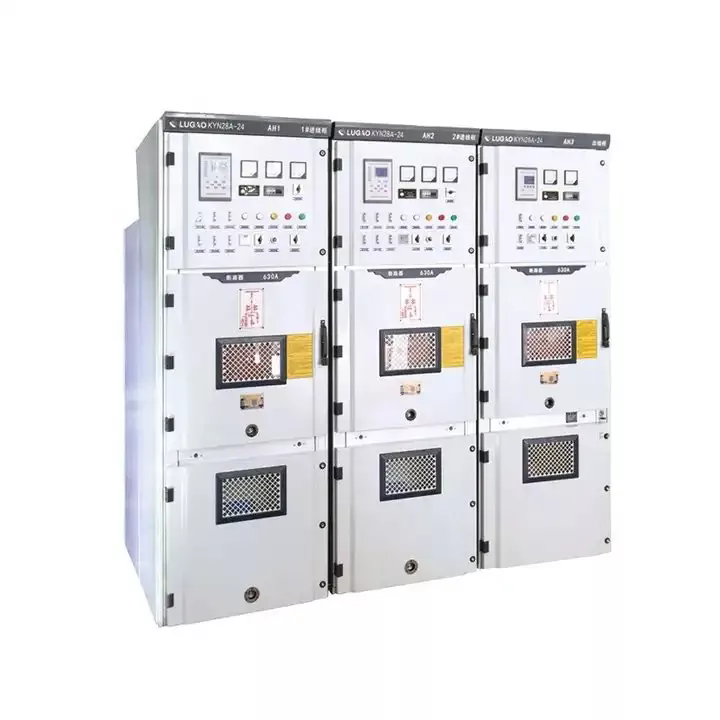

| Məhsul | Gərginlik / Cari Aralığı | Standartlar | Sertifikatlar |
| LV Əsas Paylama Şurası (MDB) | 1000 V-ə qədər / 6300 A-a qədər | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor İdarəetmə Mərkəzi (MCC) | 1000 V-ə qədər / 4000 A-a qədər | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV Metal qapalı keçid qurğusu | 3,6 kV – 40,5 kV / 4000 A-a qədər | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Tip Testi |
| Üzük əsas vahidi (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Tip Testi |
| Tam İzolyasiyalı Metal Qapalı Şkaf | 12 kV – 40,5 kV / 4000 A-a qədər | IEC 62271-200 | CE, ISO, Tip Testi |
| HV Kommutator | 3,600 V – 40,500 V / 4000 A, 50 kA qədər | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Tip Testi |
| Xüsusi / OEM Kommutator | Müştəri spesifikasiyasına görə | IEC / ANSI / GB / BS (hər layihə üçün) | Layihə tələbinə görə |
Cədvəl 14 — Lugao Power Switchgear Product Portfolio
Lugao Power-in istehsal və mühəndislik əməliyyatları məhsulun reallaşdırılmasının bütün mərhələlərini – daxil olan materialın yoxlanılmasından istehsal prosesinə nəzarət, hazır məhsulun sınaqdan keçirilməsi və çatdırılmadan sonrakı dəstəyi əhatə edən Keyfiyyət İdarəetmə Sistemi (QMS) ilə ISO 9001 sertifikatına malikdir. QMS dizayna baxış, təchizatçı ixtisası, kalibrlənmiş sınaq avadanlığının idarə edilməsi, uyğunsuzluğun emalı və düzəldici fəaliyyət üçün nəzarət edilən prosedurları əhatə edir.
Tip testi — akkreditə olunmuş üçüncü tərəfin yüksək gərginlikli sınaq laboratoriyalarında prototip qurğularında aparılır — dizaynın bütün müəyyən edilmiş performans tələblərinə cavab verdiyini yoxlayır. Lugao-nun standart məhsul xətləri müvafiq IEC və GB standartlarına uyğun olaraq tip testindən keçir. Tanınmış laboratoriyaların (KEMA, TÜV Rheinland, SGS, CPRI və CEPRI daxil olmaqla) tipli test hesabatları ilkin ixtisas sənədlər paketinin bir hissəsi kimi nəzərdən keçirilmək üçün mövcuddur.
MV keçid qurğuları üçün tip testlərinə (IEC 62271-200) daxildir:
| Rutin Test | Standart / Qəbul Meyarları |
| Güc Tezliyinə Dözümlülük | Nominal izolyasiya səviyyəsində 1 dəqiqə ərzində tətbiq olunan gərginlik - alovlanma və ya pozucu boşalma yoxdur |
| İzolyasiya Müqaviməti | 2,5 kV və ya 5 kV DC-də Megger testi; baza və minimum qəbul həddi ilə müqayisədə nəticə |
| Mexanik Əməliyyat Testi | Açar və ayırıcı iş mexanizmləri dövrəli; iş vaxtı və səyahət ölçülür |
| Qarşılıqlı Doğrulama | Yanlış keçid ardıcıllığının qarşısını almaq üçün bütün təhlükəsizlik kilidləri (mexaniki və elektrik) təsdiq edilmişdir |
| Qoruma Relesinin Funksional Testi | Bütün konfiqurasiya edilmiş qorunma funksiyaları rele parametrlərinə qarşı sınaqdan keçirilmişdir; trip times verified to specification |
| Naqil və İdarəetmə Dövrəsinin Yoxlanması | Bütün nəzarət və ikincil naqillərin davamlılığı, polaritesi və izolyasiyası təsdiq edilmiş çertyojlara uyğun olaraq yoxlanılır |
| Vizual və Ölçü Təftişi | Bütün komponentlər, etiketləmə, şin işarələri və birləşmələr təsdiqlənmiş istehsal çertyojlarına uyğun olaraq yoxlanılır |
Cədvəl 15 - Kommutasiya qurğuları üçün Lugao Enerji Rutin Test Proqramı
KEYFİYYƏTLİ ÖDƏLİLİK
Hər bir Lugao Power paylayıcı qurğunun göndərilməsi tam texniki sənədlər paketi ilə müşayiət olunur: bütün ölçülmüş dəyərlər və qəbul meyarları ilə müntəzəm sınaq hesabatı, tip testi sertifikatı arayışları, material sertifikatları, sınaq avadanlığı üçün kalibrləmə qeydləri, ölçülü yoxlama qeydləri və quraşdırılmış çertyojlar. Üçüncü tərəf yoxlaması və şahid FAT sorğu əsasında təşkil edilə bilər.
