SC (b) 13-20-10kv tökmə qatran quru tipli transformatorlar üçün hərtərəfli bələdçi

Ənənəvidən fərqli olaraqYağla batırılmış transformatorlar, SC (b) 13--10KV Cast Resin Quru tipli transformator, performans standartlarını yenidən təyin etmək üçün epoksi qatran tökmə texnologiyası, kritik infrastruktur və şəhər parametrləri üçün əvəzolunmaz bir seçim halına gətirir.

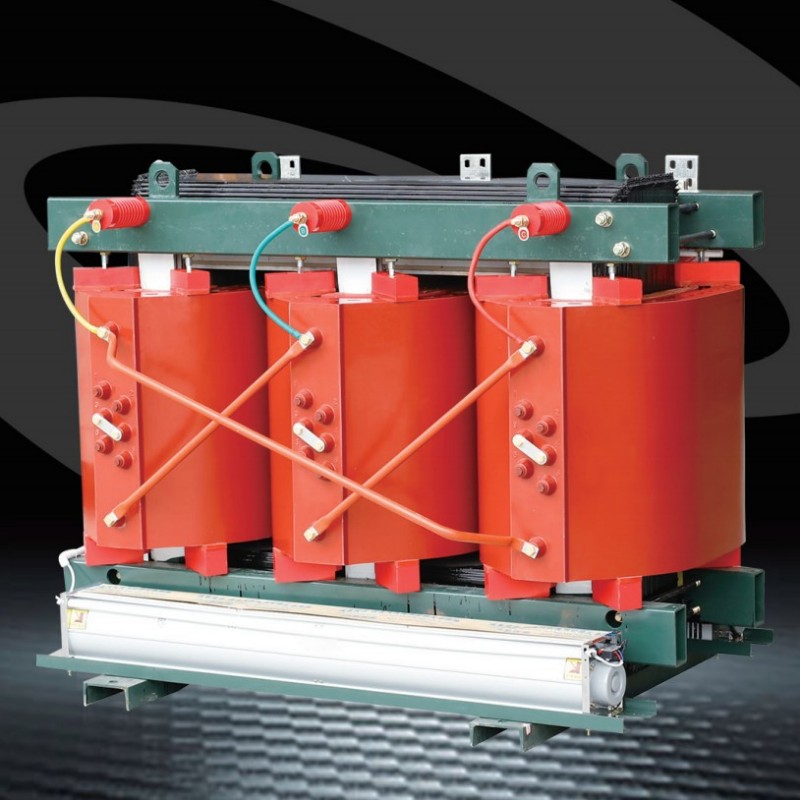

Modelə yaxından baxın: SC (b) 13-20-10KV

Xüsusiyyətlərini araşdırmadan əvvəl, model adını deşifr edək:

S: Üç fazalı transformatoru təmsil edir (Çin dilində "üç fazalı" üçün "üç fazalı" dayanır).

C: Cast qatran izolyasiyasını, yanğın təhlükəsizliyini və davamlılığını təmin edən əsas texnologiyanı göstərir.

(B): Aşağı gərginlikli folqa yaralı bir bobin, ənənəvi tel yaralı rulonlarda ortaq problemləri həll edən bir dizayn seçimi göstərir.

13: Dizayn seriya nömrəsi, təkmilləşdirilmiş səmərəliliyi üçün qabaqcıl mühəndislik iterasiyalarını əks etdirir.

: Qiymətləndirilmiş tutum 50 kVA-dan 3150 kVa qədərdir.

20-10KV: Yüksək gərginlikli yan gərginlik səviyyəsi.

SC (B) üçün əməliyyat şərtləri nələrdir (b) 13-20-10 kv tökmə qatran quru tipli transformatorlar?

● Quraşdırma hündürlüyü: dəniz səviyyəsindən 1000 m-dən çox deyil;

● Enerji təchizatı gərginlik dalğası: bir sine dalğasına bənzəyir;

● Çox mərhələli enerji təchizatı gərginliyinin simmetriyası: Çox fazalı transformatora qoşulmuş elektrik təchizatı gərginliyi təxminən simmetrik olmalıdır;

● Ətraf mühit temperaturu: maksimum hava istiliyi + 40 ° C; Maksimum gündəlik orta temperatur + 30 ° C; Maksimum illik orta temperatur + 20 ° C; Minimum hava istiliyi -25 ° C (qapalı transformatorlara tətbiq olunur).

Qullu qatran quru tipli transformatorları xüsusi edən nədir?

● nüvəli

1.Yor, yüksək maqnit keçiriciliyi, əla taxıl istiqaməti və 45 ° tam meylli pilləli oynaqları olan soyuq yayılmış silikon polad təbəqələrdən tikilmişdir. Core, xüsusi bir kvadrat boru çəkmə quruluşundan istifadə edir, nüvəli ayaqları izolyasiya lenti ilə bağlanır. Əsas səth, nəm və pas, yüklənməyən itkiləri, yüklənməyən cərəyan və əsas səs-küyü təsirli şəkildə azaltmaq üçün xüsusi bir qatran ilə örtülmüşdür.

2.Safe, alov gecikdirici və çirklənmədən, birbaşa yük mərkəzinə quraşdırıla bilər.

3.Məqsədsiz, quraşdırmaq asandır və aşağı işləmə xərcləri.

4.Hər nəm müqaviməti 100% rütubətdə normal işləməyə imkan verir və əvvəlcədən qurudulmadan bir kəsilmədən sonra yenidən işə salına bilər.

5.Lil itkilər, aşağı qismən axıdılması, aşağı səs-küy və güclü istilik yayılması hamısı zəmanətlidir. Hərtərəfli bir temperaturdan qorunma idarəetmə sistemi ilə təchiz olunmuşdur, təhlükəsiz transformator əməliyyatı üçün etibarlı bir təminat təmin edir. Yüksək etibarlılığı. Artıq istismar olunan məhsulların əməliyyat tədqiqatlarına əsaslanaraq məhsulun etibarlılıq göstəriciləri beynəlxalq peşə standartlarına çatmışdır.

● folobe

Aşağı gərginlikli dolama, sinfi folyasiyası ilə yanaşı, follu izolyasiyası ilə birlikdə bir parça folqa istifadə edir, xüsusi aşağı gərginlikli folqa dolama maşınının üstünə yara. Folqa rulonları, yüksək qısa qapanma stressi, amper-növbədə balanssızlıq, zəif istilik dissiasyonu, sarsıdıcı helix bucaq səhvləri və qeyri-sabit, yüksək səviyyəli tel yarasa məhsulları ilə əlaqəli qeyri-sabit əl qayçı. Şirkətimiz, həmçinin rütubətli və ləkə davamlı bir nəticə yaratmaq üçün qatran potting və müalicə edir.

● Temperatur nəzarət cihazı

Transformator bir BWDK seriyası siqnal termometrindən istifadə edir. Temperatur sensoru, üç mərhələnin hər birinin hər birinin işləmə rütubət səviyyəsini avtomatik olaraq aşkar etmək və göstərmək üçün aşağı gərginlikli bobin yuxarı yarısına daxil edilmişdir. Ayrıca həddindən artıq temperatur həyəcanı və tripping funksiyaları var.

● gərginlikli dönüşüm

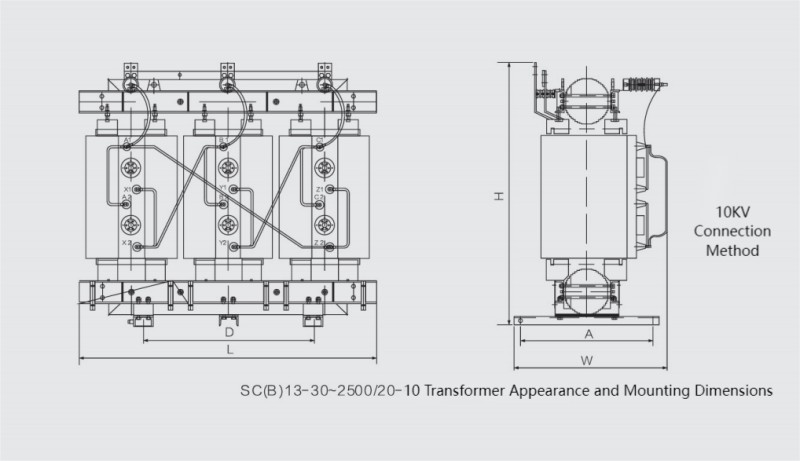

Bağlayıcı, 10KV və 20 kV arasında 10KV və 20 kV sisteminin tələblərinə cavab vermək, müvafiq olaraq 10KV və 20 kV arasında gərginlik dönüşümünə imkan verir.

Bu transformatora kim lazımdır?

Təhlükəsizlik, xüsusən də yüksək riskli və ya yaşayış yerlərində elektrik sistemlərində güc tətbiq edilə bilməz. SC (b) 13-20-10KV transformatoru, yanğın təhlükələri, nəm və əməliyyat sabitliyinə toxunan xüsusiyyətləri olan bu mövzuda Excel üçün qurulmuşdur. Yanğına davamlı, çirklənmədən azad bir əməliyyat epoksi qatranı, transformatorun izolyasiya materialı, alovlu bir geriləməlidir. Yüksək temperaturlara məruz qaldıqda zəhərli qazları azad etmir və yanğını tutmadan qısamüddətli həddindən artıq istiləşməyə tab gətirə bilər. Bu, transformatoru yanğına həssas yerlər üçün ideal hala gətirir:

● Yeraltı məkanlar: metro, mina və tunellər.

● İctimai binalar: məktəblər, xəstəxanalar və ticarət mərkəzləri.

● Kritik obyektlər: elektrik stansiyaları, neft yataqları və hündürmərtəbəli binalar.

FərqliYağla batırılmış transformatorlar, müasir ekoloji standartlarla sızmalardan torpaq və ya su çirklənməsi riski yoxdur.

Texniki xüsusiyyətlər: performansın arxasındakı nömrələr

Transformatorun çox yönlüllüyünü başa düşmək üçün onun əsas texniki parametrlərinə baxaq:
