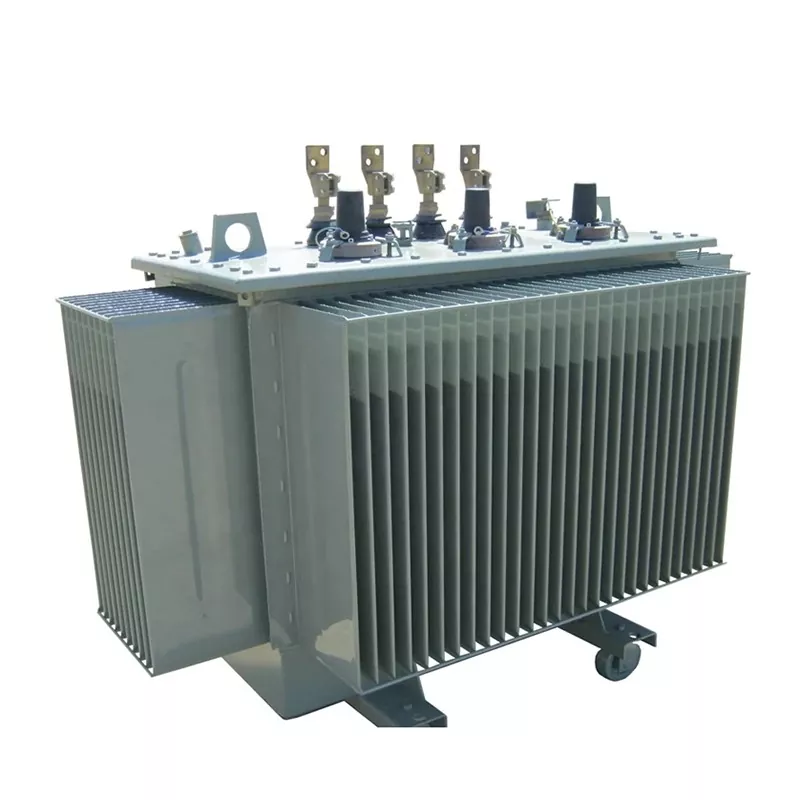

35kv Aşağı İtkili və Yükdə Tənzimləyici Transformator

The35kV aşağı itkili və yüklü tənzimləyici transformatorpaylayıcı və yarımstansiya sistemlərində sabit gərginliyə nəzarət etmək üçün nəzərdə tutulmuş orta gərginlikli güc transformatorudur. Bu birləşdiriryük altında kran dəyişdiricisi (OLTC)transformator işləyərkən gərginliyin tənzimlənməsinə imkan verir, fasiləsiz enerji təchizatını təmin edir. Lugao Power Co., Ltd yüksək keyfiyyətli məhsul istehsal edirtransformatorlarnail olmaq üçün yüksək səviyyəli silikon polad nüvələrdən, etibarlı sarımlardan və izolyasiya edən transformator yağından istifadə ediraşağı enerji itkisi, yüksək səmərəlilik və uzun xidmət müddəti. Bu transformatorlar elektrik stansiyalarında, yarımstansiyalarda və sənaye elektrik paylayıcı şəbəkələrində geniş istifadə olunur.

Parametr

Tutum y	GB/20052-2020			empedans gərginliyi (%)	yüksüz cari (%)	Vektor Qrupu	Uzat d Conne hərəkət
	(S13)
	yüksüz itki	yük itkisi
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 YA Dyn11	±2*2. 5% OR±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35 kV aşağı itkili və yüklü tənzimləyici transformator necə işləyir?

The35kV aşağı itkili və yüklü tənzimləyici transformatorəməliyyat zamanı gərginlik səviyyələrini tənzimləmək üçün OLTC sistemini birləşdirərkən elektromaqnit induksiya əsasında işləyir.

İş prinsipi

• Elektrik enerjisi elektromaqnit induksiyası vasitəsilə sarımlar arasında ötürülür.
• OLTC mexanizmi enerji təchizatını kəsmədən transformator kranının mövqeyini dəyişir.
• Transformator yağı istiliyi dağıtmaq və izolyasiyanı təmin etmək üçün çənin içərisində dövr edir.
• Radiator təhlükəsiz işləmə temperaturunu saxlamaq üçün ətrafdakı havaya istilik verir.

Əsas Tətbiq Ssenariləri

The35kV aşağı itkili və yüklü tənzimləyici transformatorsabit gərginliyin və etibarlı enerji təchizatının vacib olduğu orta gərginlikli enerji sistemlərində geniş istifadə olunur.

• Elektrik istehsal edən stansiyalar
• Elektrik yarımstansiyaları
• Sənaye enerji paylama sistemləri
• Şəhər elektrik şəbəkələri
• Mədənçıxarma və ağır sənaye
• Bərpa olunan enerji şəbəkələrinə qoşulmalar

Yükdə kran dəyişdirici transformatorun üstünlükləri

• Davamlı gərginliyin tənzimlənməsienerji təchizatını kəsmədən.
• Təkmilləşdirilmiş şəbəkə sabitliyidəyişkən yük şəraiti üçün.
• Aşağı enerji itkisioptimallaşdırılmış transformator dizaynına görə.
• Daha uzun xidmət müddətiyüksək keyfiyyətli izolyasiya və yağ soyutma ilə.
• Etibarlı performansmürəkkəb elektrik paylayıcı şəbəkələrdə.

OLTC və Off Load Tap Changer arasındakı fərq

Xüsusiyyət	OLTC Transformatoru	Yükdənkənar Tap dəyişdirici
Gərginliyin tənzimlənməsi	Əməliyyat zamanı tənzimlənir	Bağlanmağı tələb edir
Enerji təchizatının kəsilməsi	Kesinti yoxdur	Elektrik enerjisi kəsilməlidir
Ərizə	Böyük şəbəkələr, yarımstansiyalar	Kiçik və ya sabit yük sistemləri
Əməliyyat çevikliyi	Yüksək	Məhduddur

Niyə 35 kV aşağı itkili və yüklü tənzimləyici transformatordan istifadə etməlisiniz?

• Saxlamaqsabit gərginlik çıxışıdəyişən yük mühitlərində.
• Azaltmaqenerji itkiləri və əməliyyat xərcləri.
• Təkmilləşdirməkenerji sisteminin etibarlılığı və səmərəliliyi.
• üçün uyğundurmüasir smart şəbəkə və sənaye enerji sistemləri.
• Gərginlik tənzimləmələri zamanı fasiləsiz enerji təchizatı təmin edin.

OLTC Güc Transformatoruna texniki qulluq

• Transformator yağının səviyyəsini və yağ keyfiyyətini mütəmadi olaraq yoxlayın.
• Hamar keçid əməliyyatı üçün OLTC mexanizmini yoxlayın.
• İşləmə temperaturu və yük şəraitinə nəzarət edin.
• Radiator və soyutma sisteminin maneəsiz qaldığından əmin olun.
• Dövri izolyasiya və elektrik sınaqlarını aparın.

Niyə seçinLuqao?

• Peşəkar 35kv Aşağı İtkili və Yükdə Tənzimləyici Transformator istehsalçısısənaye təcrübəsi ilə.
• Yüksək keyfiyyətli xammalsilikon polad təbəqələr və premium sarımlar daxil olmaqla.
• Az itkili və enerjiyə qənaət edən dizaynəməliyyat xərclərini azaltmaq üçün.
• Ciddi beynəlxalq sınaq standartlarıetibarlı performansın təmin edilməsi.
• Sürətli çatdırılmaminimum bir vahid sifarişlə.
• Peşəkar texniki dəstək və satış sonrası xidmət.
• ixrac edilən məhsullarMərkəzi Asiya, Afrika və digər qlobal bazarlar.

Tez-tez verilən suallar

35 kV-luq aşağı itkili və yüklü tənzimləyici transformatorun tipik xidmət müddəti nə qədərdir?

Düzgün texniki qulluq ilə transformator 25 ildən çox etibarlı şəkildə işləyə bilər.

Hansı soyutma üsulu istifadə olunur?

Thetransformatoryağlı soyutma istifadə edir.Transformator yağının ötürülməsieffektiv istilik yayılması üçün sarımlardan və nüvədən radiatora istilik.

Əməliyyat zamanı gərginliyi tənzimləmək mümkündürmü?

Bəli. OLTC sistemi enerji təchizatını kəsmədən gərginliyin tənzimlənməsinə imkan verir.

Bu transformatordan hansı sənayelər daha çox istifadə edir?

Elektrik kommunal xidmətlər, yarımstansiyalar, ağır sənaye, mədən əməliyyatları və bərpa olunan enerji layihələri adətən35kV aşağı itkili və yüklü tənzimləyici transformator.
